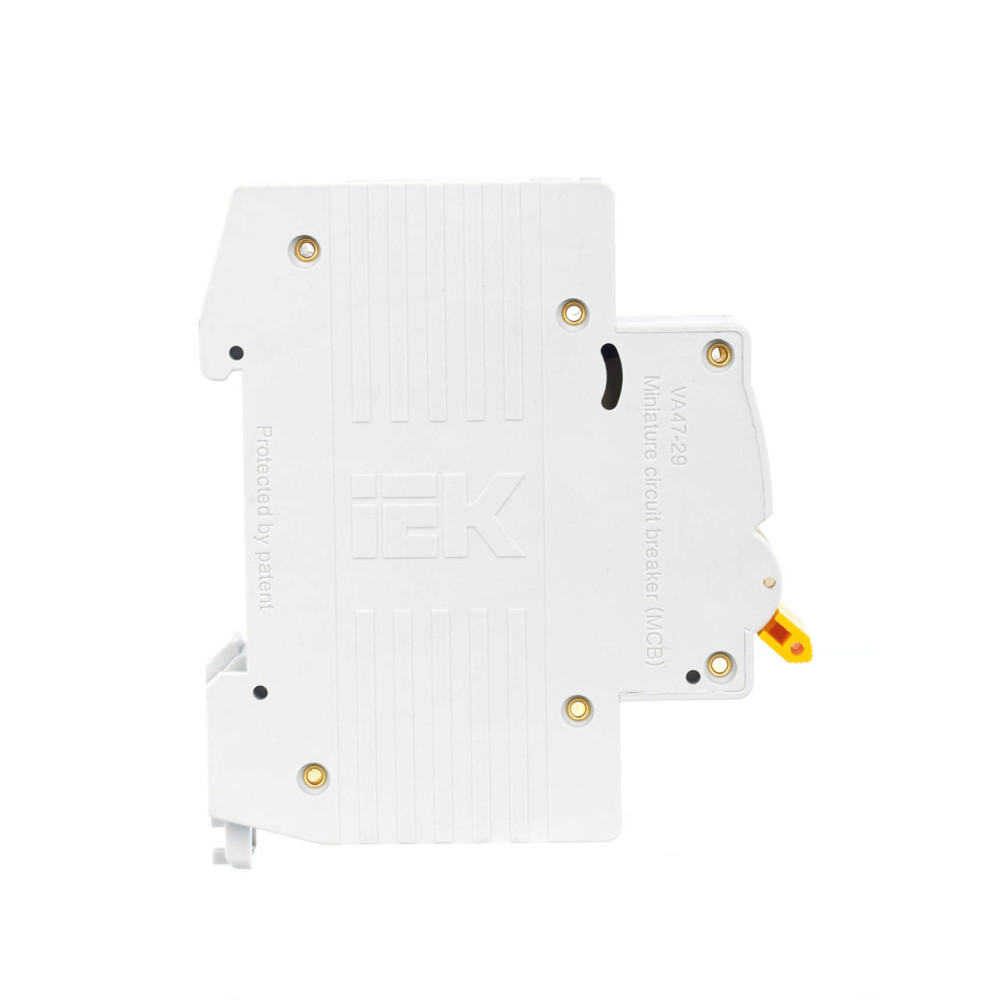

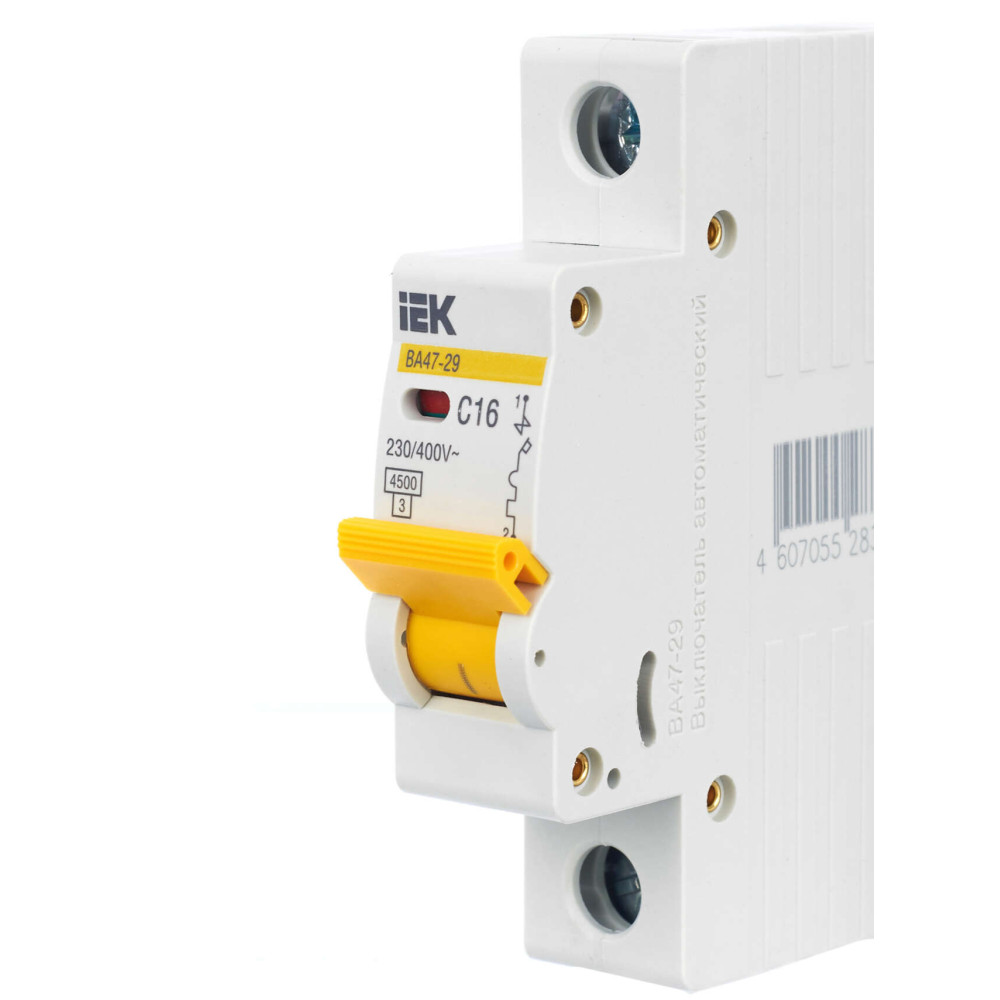

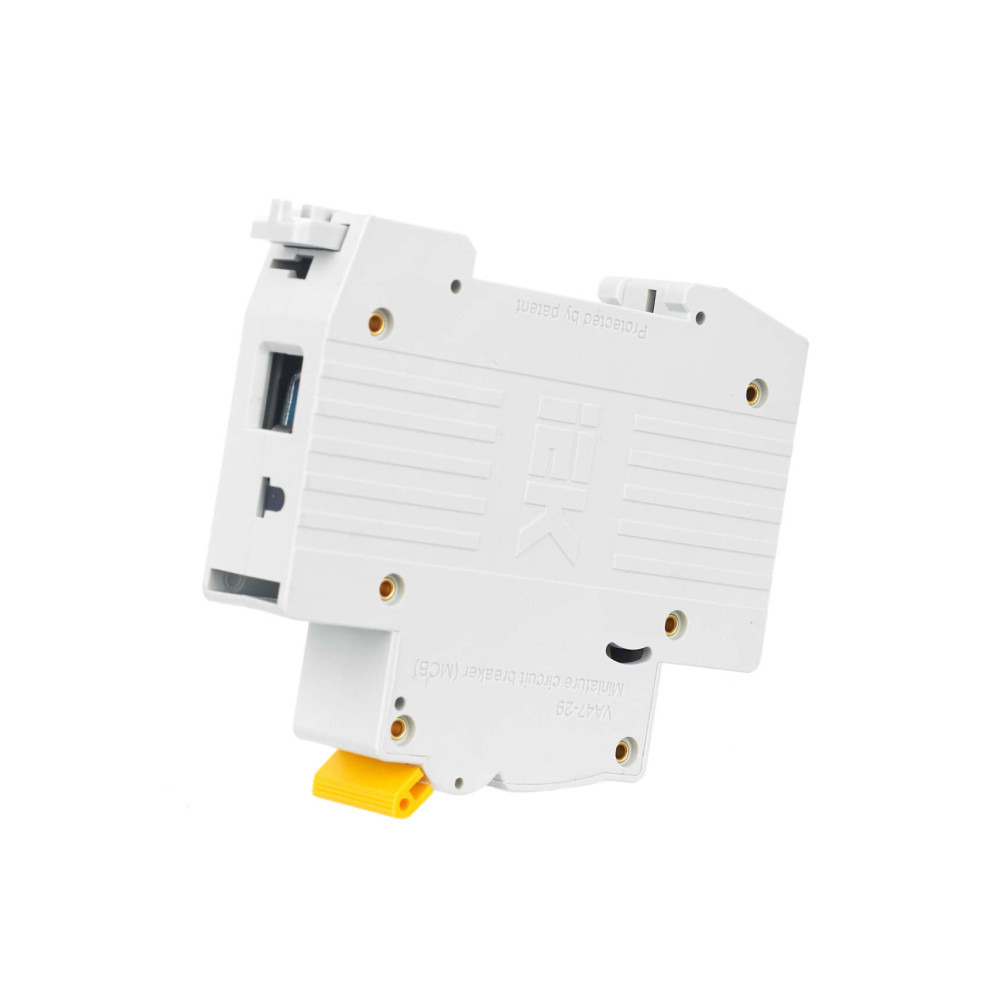

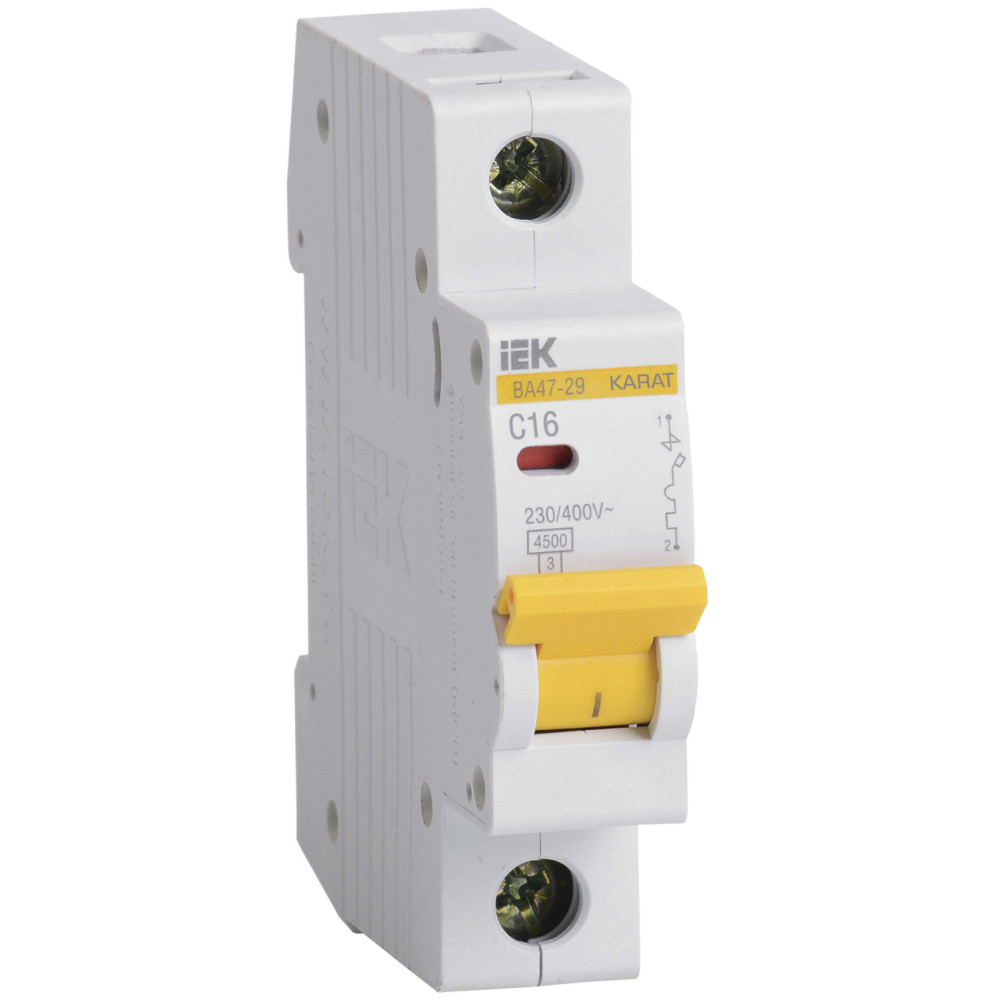

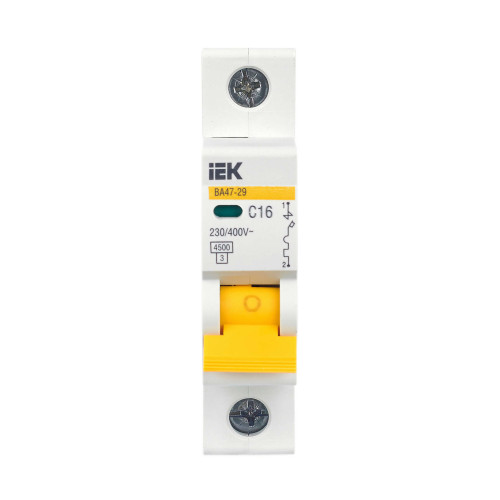

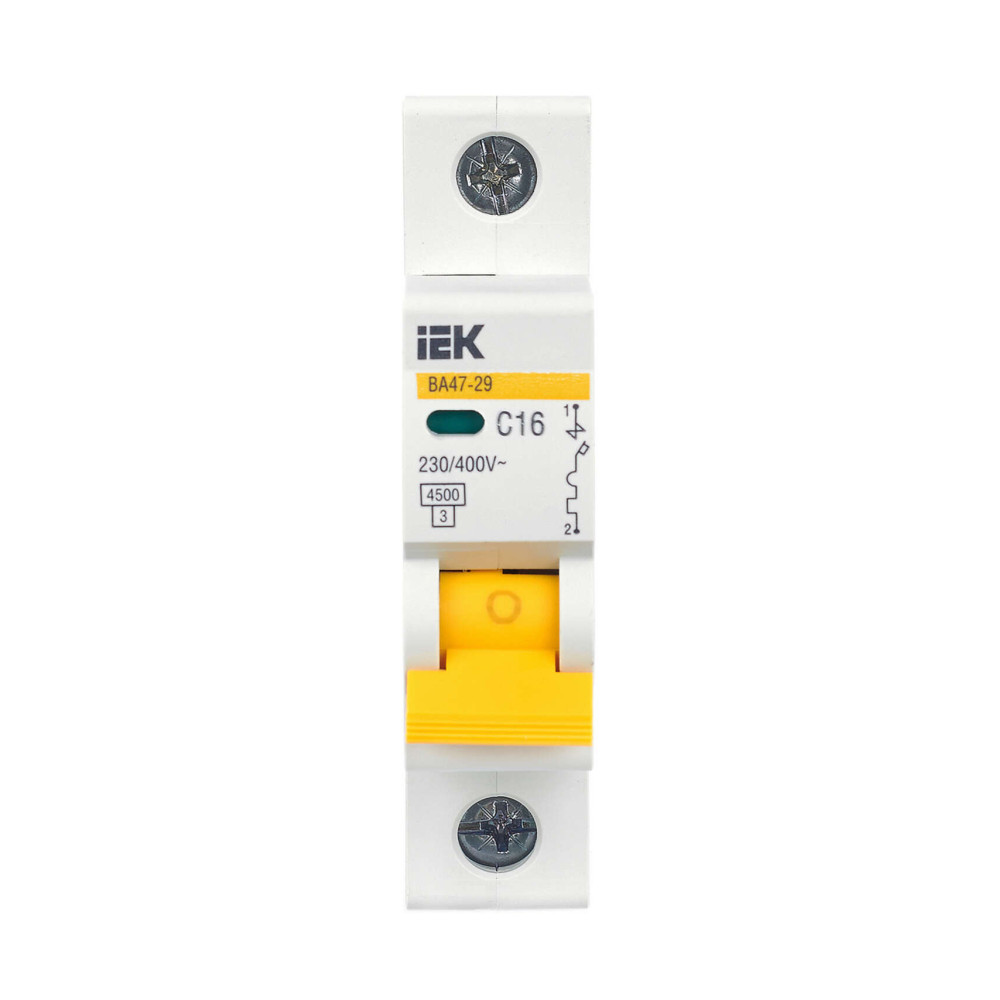

KARAT Автоматический выключатель ВА47-29 1P C 16А 4,5кА IEK
1009-MVA20-1-016-C
Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.

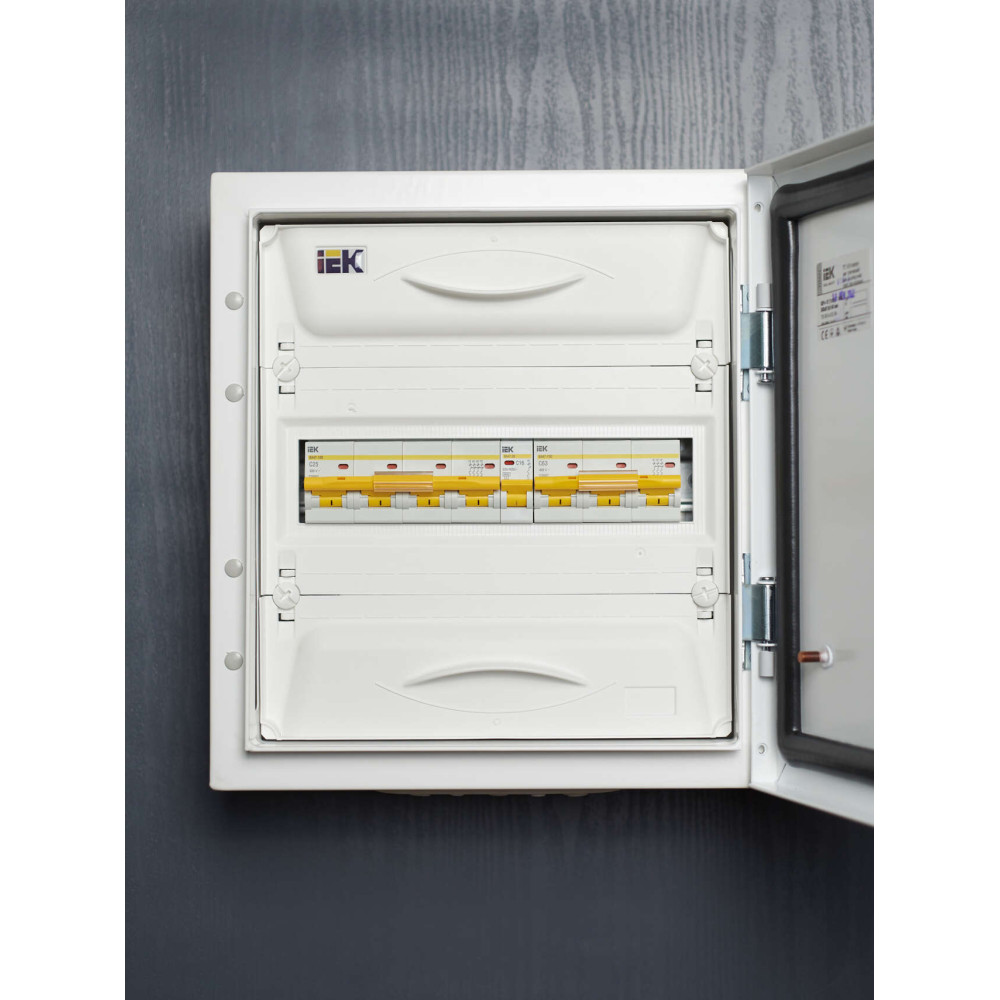

Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
Преимущества
- Два типа защиты от перегрузки и короткого замыкания.
- Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
- – контакт состояния КС47;
- – контакт состояния КСВ47;
- – расцепитель минимального напряжения РММ47;
- – расцепитель независимый РН47.
- Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.

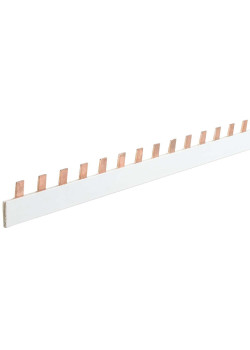

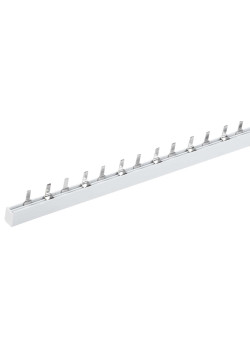

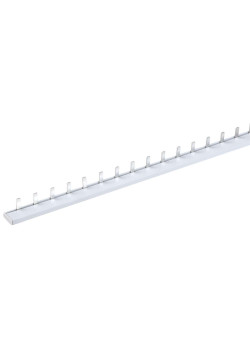

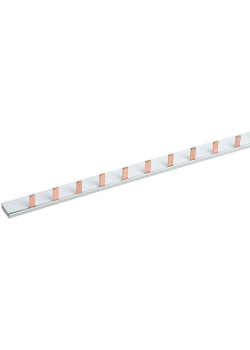

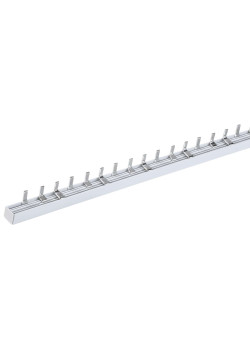

- Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
- Наличие индикатора положения контактов.
- Широкий диапазон рабочих температур от -40 до +50 °С.
- Новый эргономичный дизайн рукоятки включения/выключения.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Особенности конструкции
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Увеличенная прочность корпуса в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели.
Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.
Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания: патент № RU 139886.
Защита механизма теплового расцепителя плексигласовой вставкой от изменения заводских настроек.

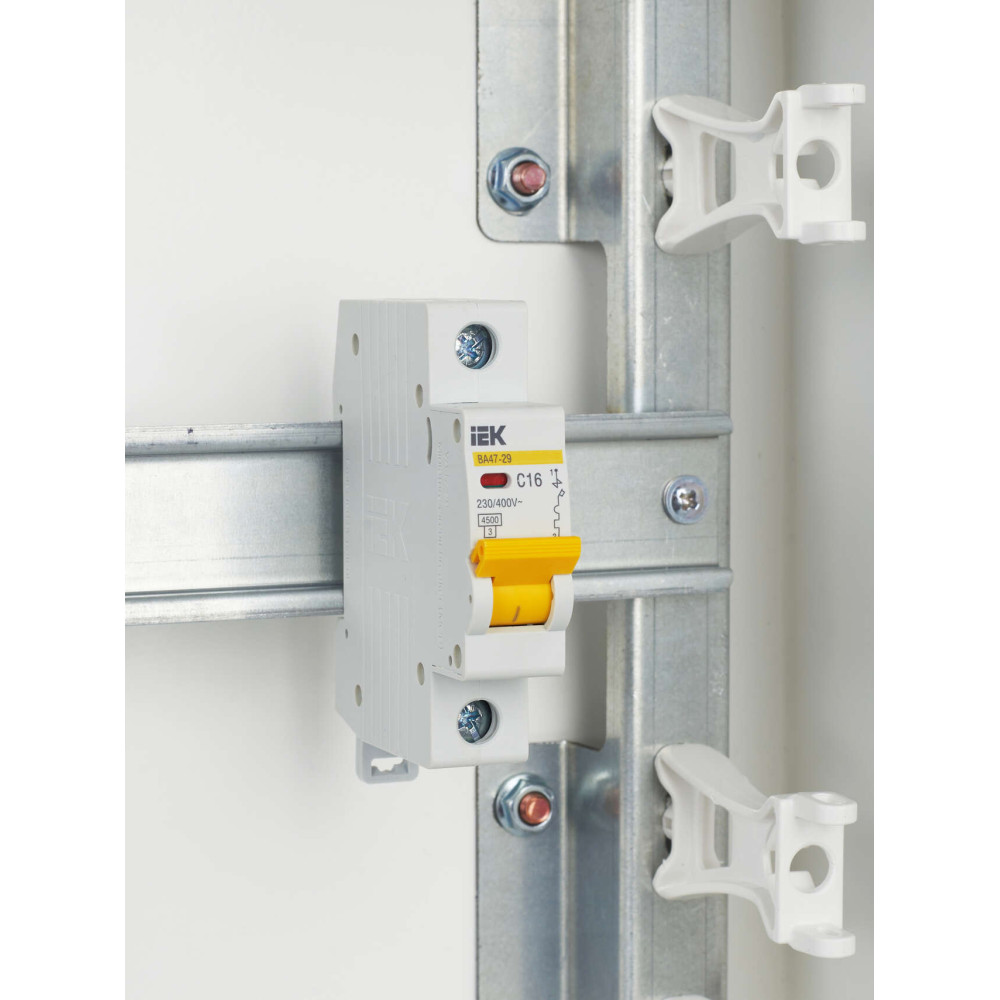

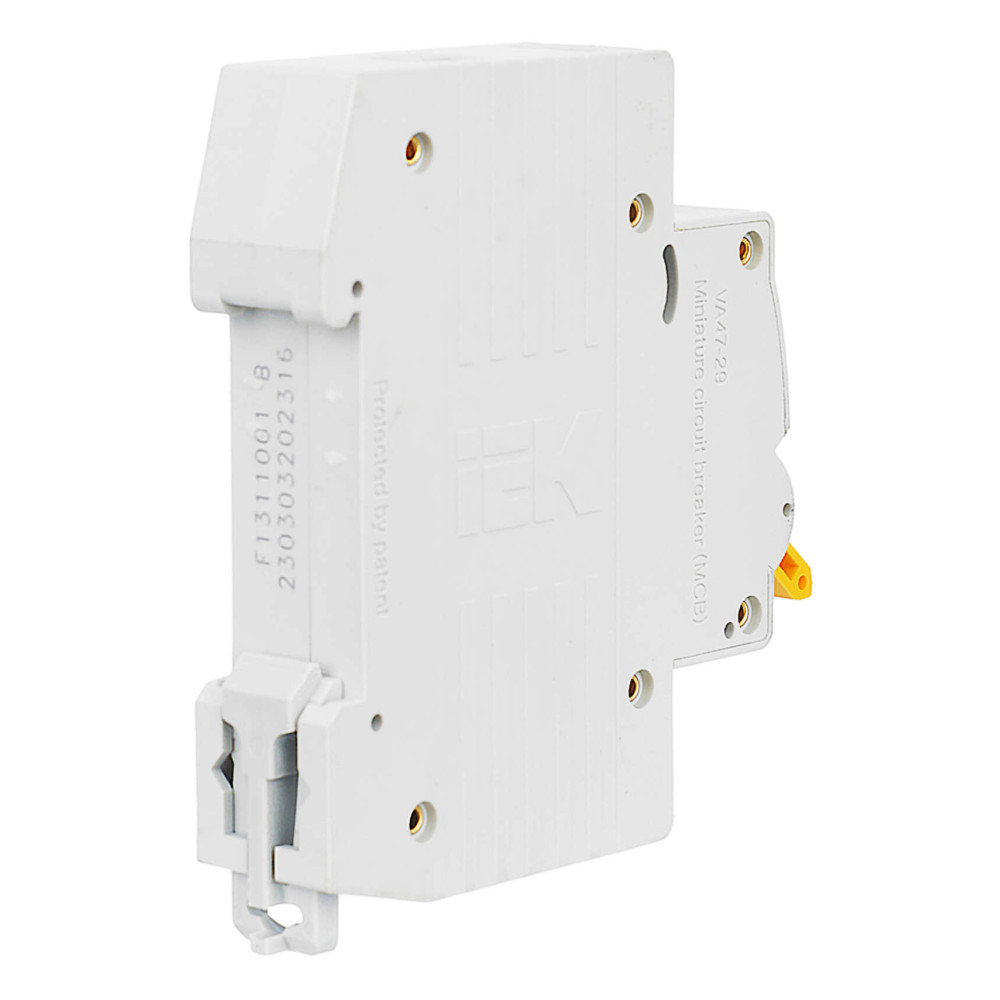

Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.
Наличие индикатора положения контактов.
Дополнительная защита от прогорания корпуса автоматического выключателя и отвод тепла за счет пластиковой и металлической антипрогарных пластин.
Документация
Сертификаты
Схемы подключения
Информационные материалы
Дополнительные изображения
- Изображение
VA47-29_passp_ru_eng_6_G.jpg - Изображение
MVA20-1-016-C_DOP_9.jpg - Изображение
MVA20-1-016-C_DOP_5.jpg - Изображение
MVA20-1-016-C_DOP_6.jpg - Изображение
MVA20-1-016-C_DOP_3.jpg - Изображение
VA47-29_passp_ru_eng_6_S.jpg - Таблицы селективности 01
Tablica_selektivnosti_01.xlsx - Изображение
MVA20-1-016-C_DOP_7.jpg - Таблицы селективности 02 с 01
Tablica_selektivnosti_02_s_01.xlsx - Изображение
MVA20-1-016-C_DOP_8.jpg - Изображение
ВА47-29_паспорт_112015-1 - ГЧ.jpg - Изображение
MVA20-1-016-C_DOP_4.jpg - Изображение
MVA20-1-016-C_DOP_2.jpg - Инструкция по использованию таблиц селективности
Instrukciya_po_ispolzovaniyu_tablic_selektivnosti.pdf - Изображение
Модели для проектировщиков
Отзывы по поставкам продукции от наших партнеров
Характеристики
- class Модульный автоматический выключатель
- Возможна дополнит комплектация Да
- Время срабатывания расцепителя в зоне КЗ tm 0,1
- Гарантийный срок, Лет 10
- Класс токоограничения 3
- Климатическое исполнение УХЛ4
- Количество защищенных полюсов 1
- Количество полюсов 1
- Количество силовых полюсов 1
- Макс сечение входящего кабеля 25
- Монтажная глубина - ниши 73,6
- Наличие взрывозащиты Без взрывозащиты
- Наличие дифференциального расцепителя Нет
- Наличие теплового расцепителя Да
- Наличие электромагнитного расцепителя Да
- Наличие электронного расцепителя Нет
- Номин импульсное выдерживаемое напряжение 4
- Номин напряжение постоян тока - DC ≤ 48
- Номин отключающая способность при коротком замыкании EN 60898 пр 4.5
- Номин отключающая способность при коротком замыкании EN 60898 пр 4.5
- Номин раб напряжение 230
- Общ количество полюсов 1
- Отключающая способность по EN 60898 4,5
- Подходит для защитного выкл двигателя Да
- Потери энергии 3.5
- Степень защиты - IP IP20
- Сфера применения Промышленное и бытовое
- Тип монтажа на DIN-рейку
- Тип монтажной рейки 35x7.5
- Тип напряжения Перемен./постоян. (AC/DC)
- Тип подключения Винтовое соединение
- Тип расцепителя Тепловой, электромагнитный
- Характеристика срабатывания - кривая тока C
- Частота 50,50
- Ширина по количеству модульных расстояний 1
170р.
- На складе: 1074722
- Код товара: MVA20-1-016-C
- Артикул: 1009-MVA20-1-016-C
