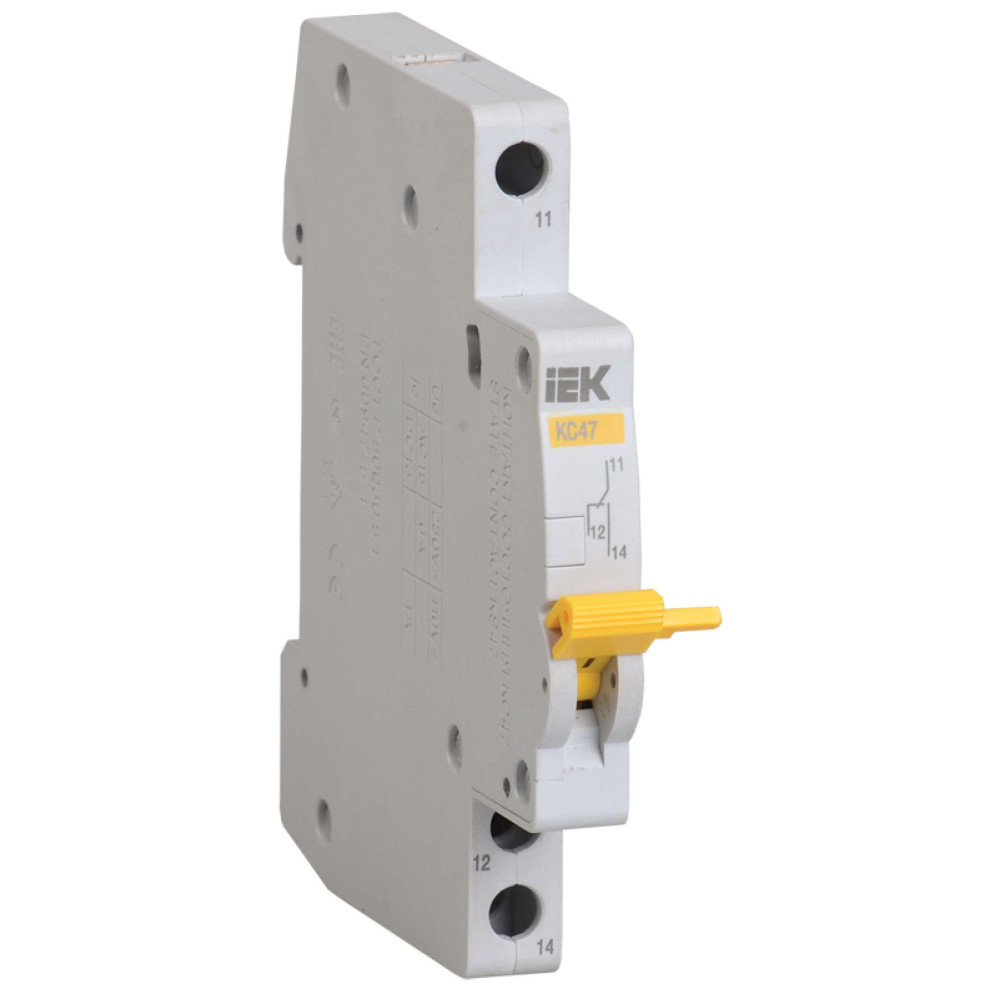

Контакт состояния КС47 новая серия на DIN-рейку IEK
8620-MVA01D-KS-1
Контакт состояния КС47 и контакт состояния (аварийный) КСВ47 служат для получения информации о состоянии автоматических выключателей ВА47-29 и ВА47-100 в системах автоматизации технологических процессов или защиты конкретных объектов.
КС47 выполняет функцию контакта состояния автоматического выключателя: включен – выключен. Переключение контактов КС47 происходит, даже если рукоятка управления выключателя удерживается во взведенном положении.
КСВ47 выполняет функцию сигнализации положения механизма взвода ВА47.
После установки модуля в зацепление с механизмом ВА47 при первом взведении рукоятки управления происходит переключение контактов, остающихся в таком положении и при ручном отключении ВА47. Переключение контактов произойдет только при срабатывании выключателя от сверхтоков (перегрузки или короткого замыкания).
В верхней части модуля предусмотрена площадка, при нажатии на которую происходит принудительный сброс механизма и переключение контактов.
Преимущества
- Безвинтовое крепление к автоматическим выключателям ВА47-29 и ВА47-100.
Документация
Сертификаты
Схемы подключения
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Отзывы по поставкам продукции от наших партнеров
Характеристики
- class Индикатор срабатывания
- Гарантийный срок, Лет 7
- Индикация срабатывания Нет
- Кол-во норм разомкнутых - НО контактов 1
- Кол-во нормально замкнутых - НЗ контактов 1
- Количество переключающих контактов 1
- Макс сечение входящего кабеля 2,5
- Номин напряжение постоян тока - DC 110
- Номинальное напряжение в сети перемен тока 50 Гц 230
- Степень защиты - IP IP20
- Тип монтажа На DIN-рейку (DRA)
- Тип подключения Винтовое соединение
- Функционал назначение или применение Контакт состояния
- Ширина по количеству модульных расстояний 0,5
690р.
- На складе: 8365
- Код товара: MVA01D-KS-1
- Артикул: 8620-MVA01D-KS-1
