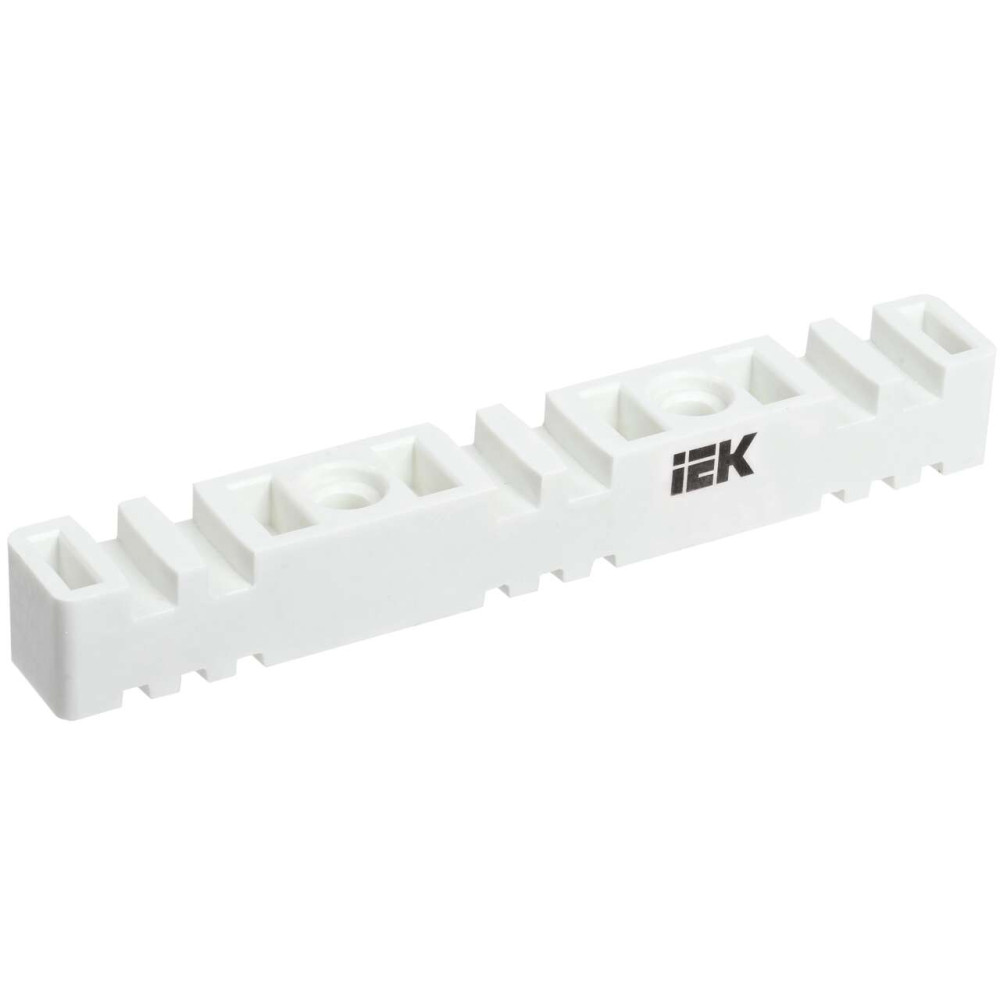

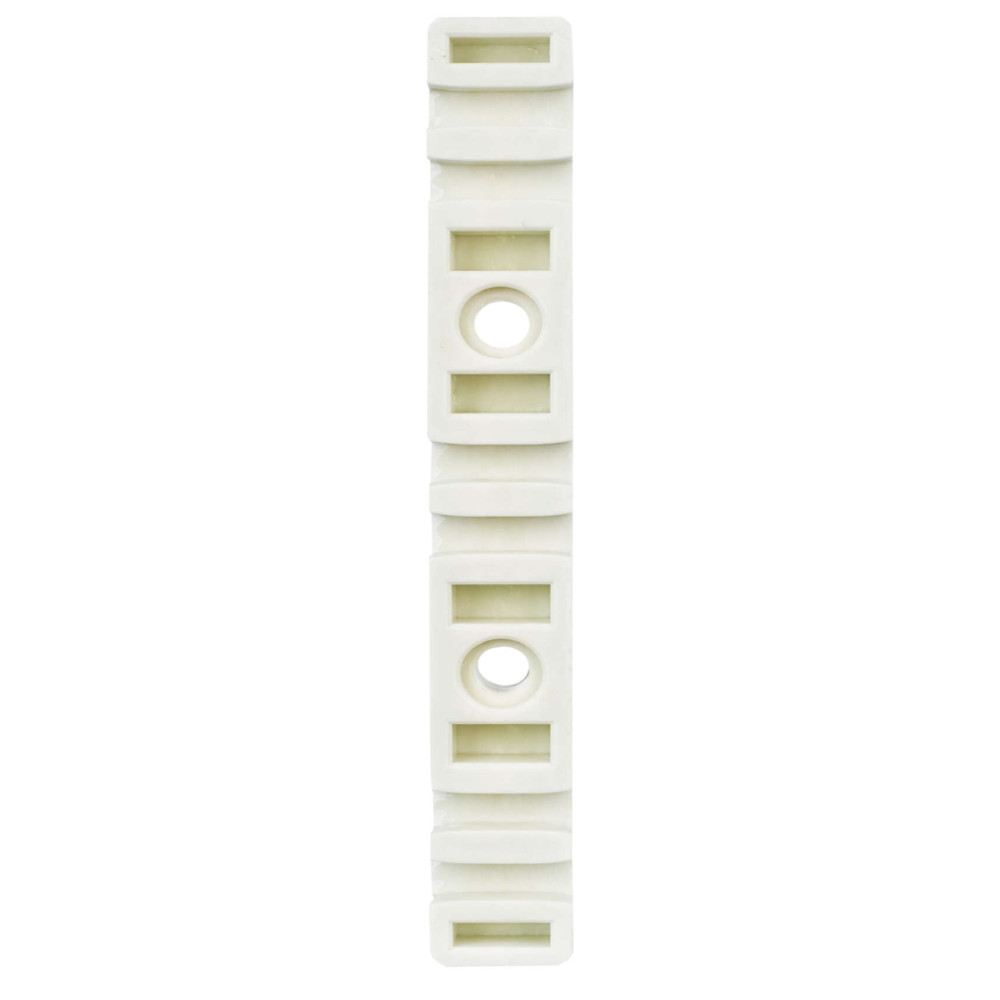

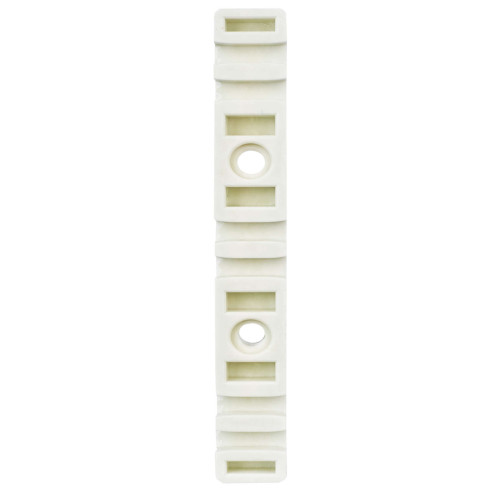

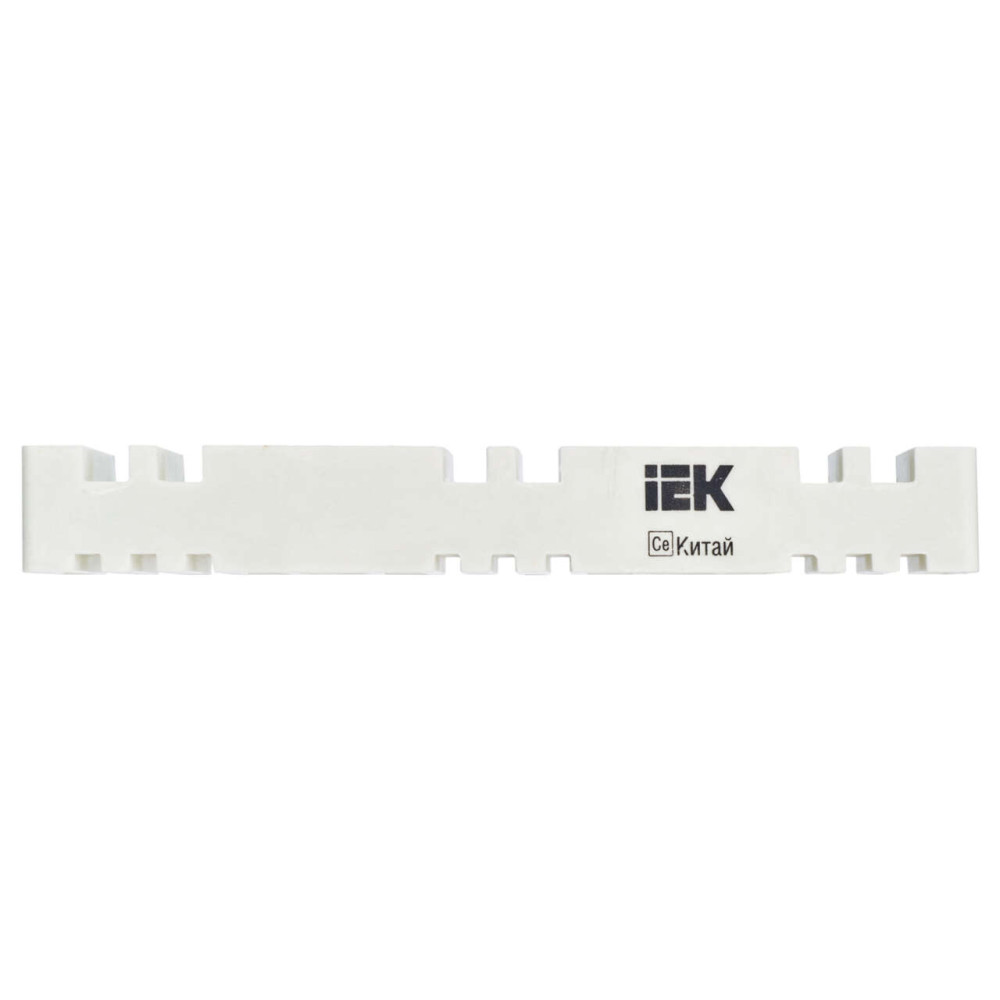

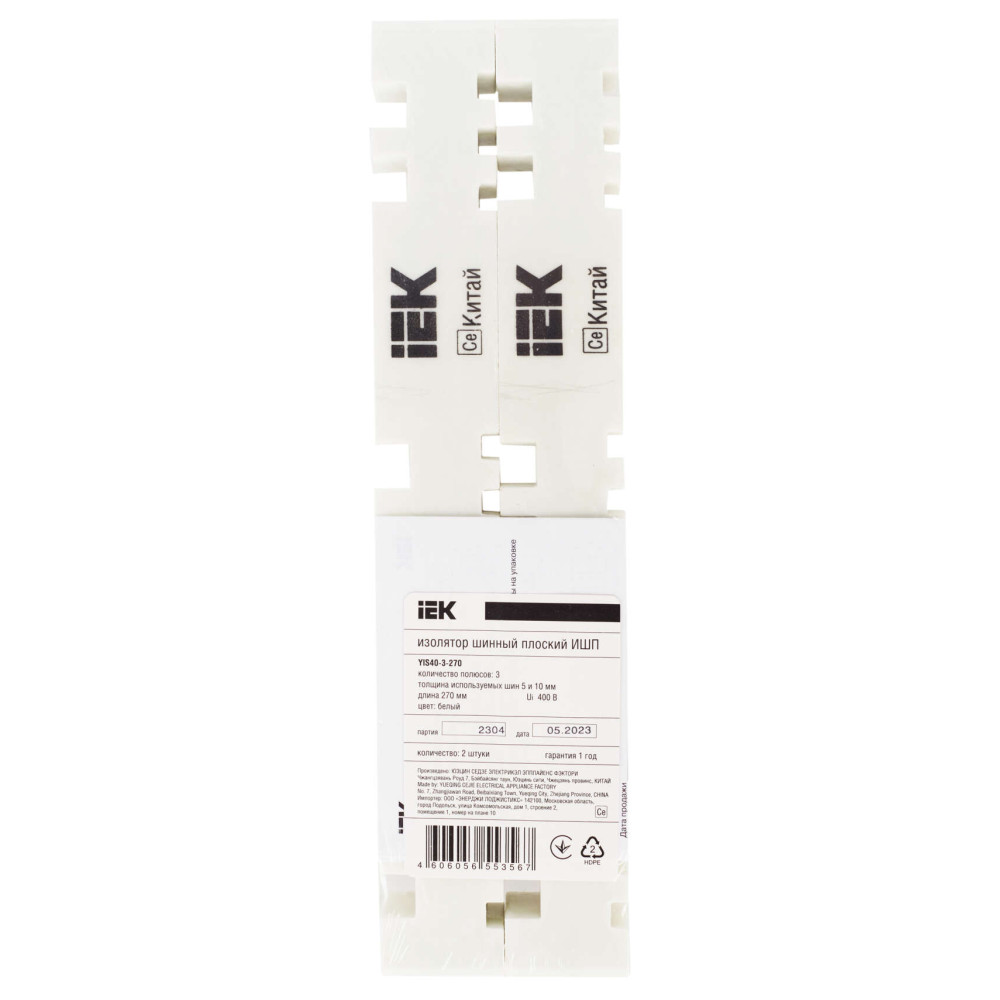

Изолятор шинный плоский ИШП 3P для шин 5мм и 10мм 270мм IEK
22531-YIS40-3-270
Предназначены для крепления и изоляции силовых токоведущих шин в электрических распределительных шкафах и щитах с номинальным током от 250 до 4000 A.
Используются для организации шинных сборок и установки различных ответвлений от центральных шин при сборке щитов НКУ различного назначения.
Изолятор имеет 2-х или 3-х фазное исполнение и обеспечивают крепление шин толщиной 5 и 10 мм.
Выполнены из SMC материала.
Преимущества
- Удобный и быстрый монтаж кабельных трасс.
- Высокая прочность SMC материала изолятора гарантирует устойчивость к динамическим нагрузкам при возникновении токов короткого замыкания.
- Универсальный изолятор обеспечивает возможность применения от 1 до 3 медных или алюминиевых шин толщиной от 5 до 10 мм на токи от 250 до 4000 А.
- Широкий ассортиментный ряд изоляторов соединительных шпилек позволяет использовать шины толщиной до 120 мм.
Особенности конструкции

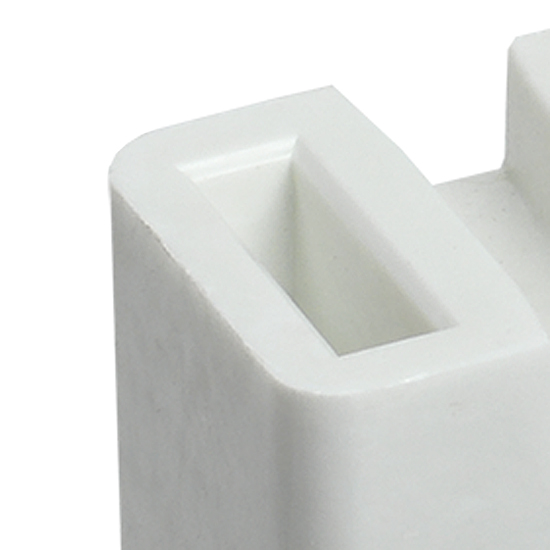

SMC материал изолятора гарантирует устойчивость к динамическим нагрузкам при возникновении токов короткого замыкания.

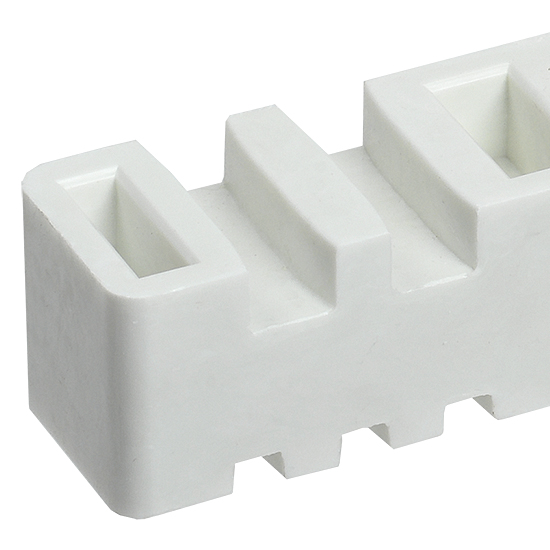

Возможность установки шин толщиной 5 и 10 мм.

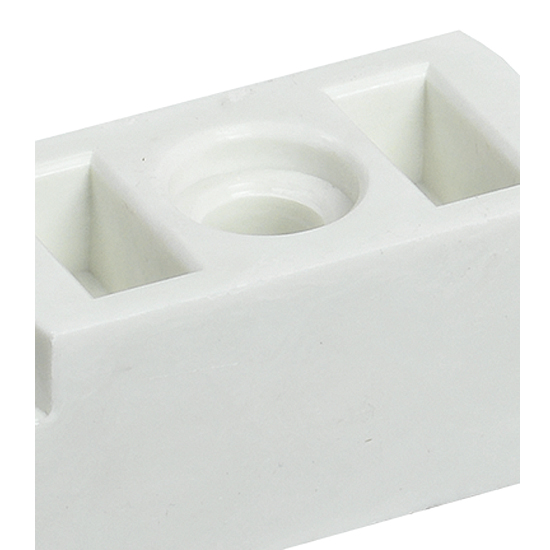

Для быстрой сборки комплекта используются изолирующие втулки диаметром 20 мм и соединительные шпильки М10.
Документация
Паспорта и РЭ
Характеристики
- class Шинодержатель (шинный изолятор)
- Высота 35.0
- Гарантийный срок, Лет 1
- Глубина 35.0
- Диам отв под крепежные болты в шинах 12.0
- Категория горючести по ГОСТ 28157 ПВ-0
- Количество полюсов 3
- Кратковрем выдерж напряж промышл частоты 8.0
- Макс. номин. ток 3300
- Материал Полиэстер SMC
- Номин раб напряжение 400
- Пакет шин 5(3), 10(2) Да
- Предел прочности на изгиб 123
- Расстояние между шинами 100
- Температура эксплуатации -40...60
- Тип конструкции Изолятор ступенчатый
- Толщина шин 5 и 10
- Ударная вязкость ≥ 25
- Цвет Белый
940р.
- На складе: 5762
- Код товара: YIS40-3-270
- Артикул: 22531-YIS40-3-270
