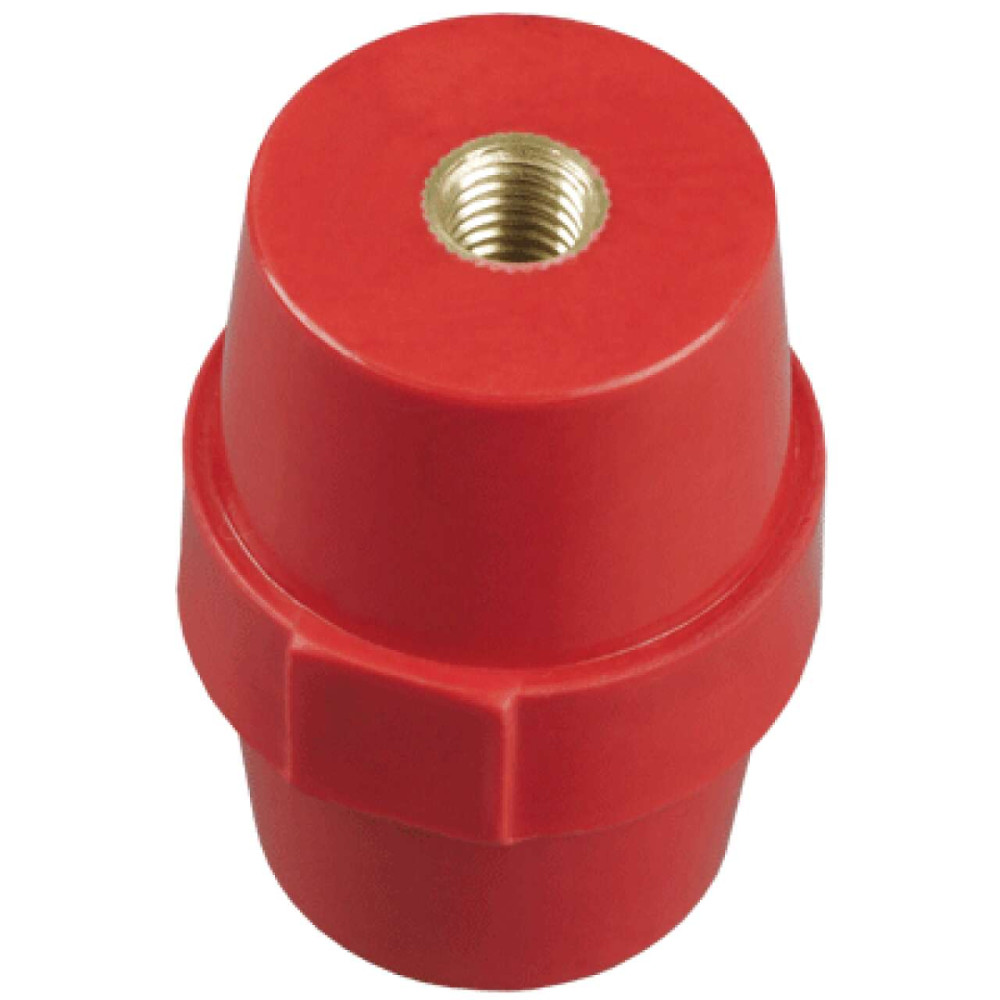

Изолятор SM45 (М8) силовой IEK
22487-YIS11-45-14
Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).
Преимущества
- Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.
Документация
Сертификаты
Дополнительные изображения
Модели для проектировщиков
Характеристики
- class Шинодержатель (шинный изолятор)
- Вес 77
- Вид или марка материала Полиамид усиленный стекловолокном
- Выдерж напряж грозового импульса 14.0
- Высота 45.0
- Гарантийный срок, Лет 3
- Длина резьбы 11
- Количество полюсов 1
- Макс. номин. ток 500
- Материал Полимерный материал
- Метрический размер резьбы - М 8
- Механ разрушающая сила на изгиб 10
- Механ разрушающий крутящий момент 0.6
- Наибольший наружн диаметр 36
- Наименьший наружн диаметр 30
- Номин раб напряжение 1000
- Пакет шин 5(3), 10(2) Нет
- Расстояние между шинами 50...125
- Температура эксплуатации -40...60
- Тип конструкции Изолятор SM
- Толщина шин -
- Цвет Красный
100р.
- Ожидается поступление
- Код товара: YIS11-45-14
- Артикул: 22487-YIS11-45-14
