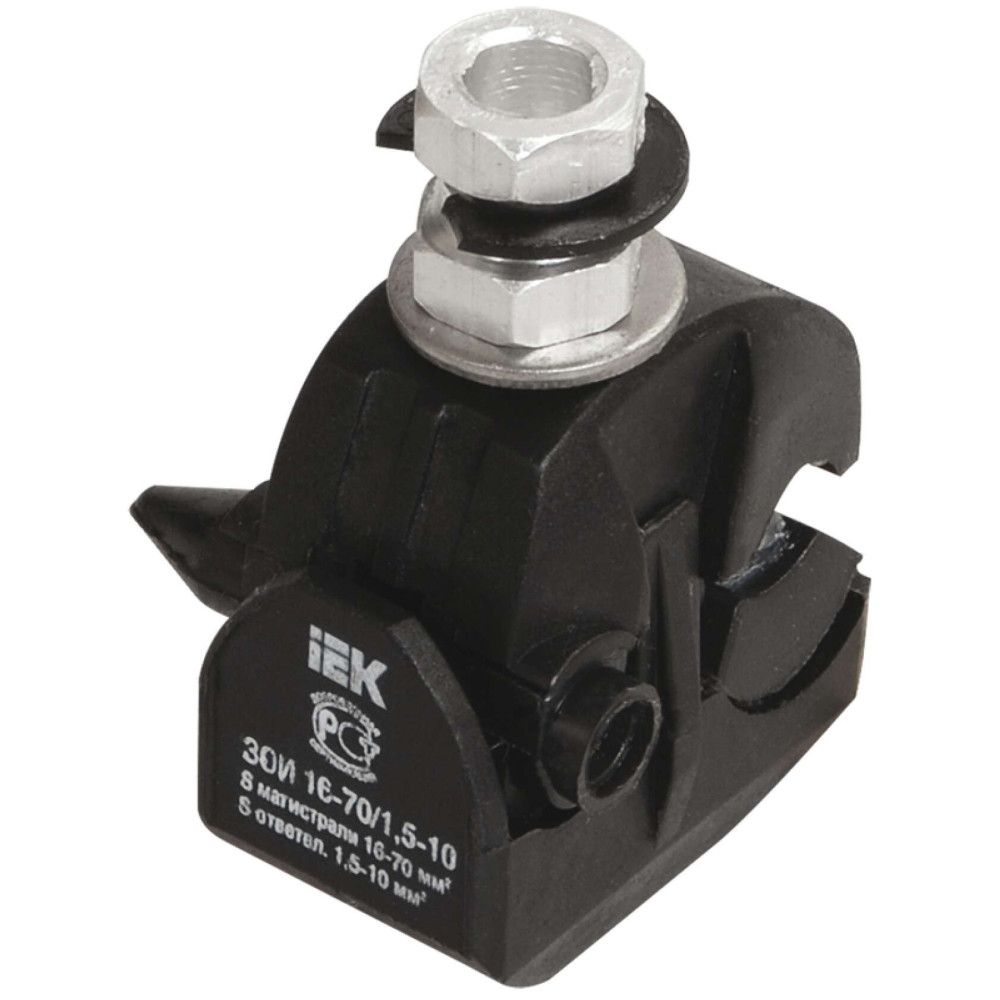

Зажим ответвительный изолированный ЗОИ 16-70/1,5-10 (P6, P616, EP95-13, SLIW11.1) IEK
82375-UZA-11-D01-D10
Зажимы ЗОИ предназначены для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (проводов освещения). При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт, что подтверждено испытаниями, во время которых зажим погружался на глубину 1 метр на 1 минуту при подаче переменного напряжения 6 кВ частотой 50 Гц. Корпус зажима выполнен из механически прочного термопластика армированного стекловолокном.
Преимущества
- При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления.
- При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта.
- Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей.
Документация
Сертификаты
Информационные материалы
Дополнительные изображения
Характеристики
- class Ответвительный зажим или сжим
- Вес 0,057
- Высота 60.0
- Гарантийный срок, Лет 5
- Длина 34
- Момент срыва головки болта при монтаже 9
- Номин напряжение 1000
- Номин напряжение изоляции Ui 6000
- Номин поперечное сечение ответвления 1,5...10
- Номин поперечное сечение переходной секции 16...70
- Номин ток зажима 46
- Номинальное поперечное сечение ответвления, SM / RM 1,5...10
- Номинальное сечение главного провода, SE 16...70
- Со срывной головкой болта Да
- Температура эксплуатации -60...55
- Тип изделия/компонента Сжим ответвительный
- Тип соединения Винтовое соединение
- Ширина 40
130р.
- На складе: 450794
- Код товара: UZA-11-D01-D10
- Артикул: 82375-UZA-11-D01-D10
