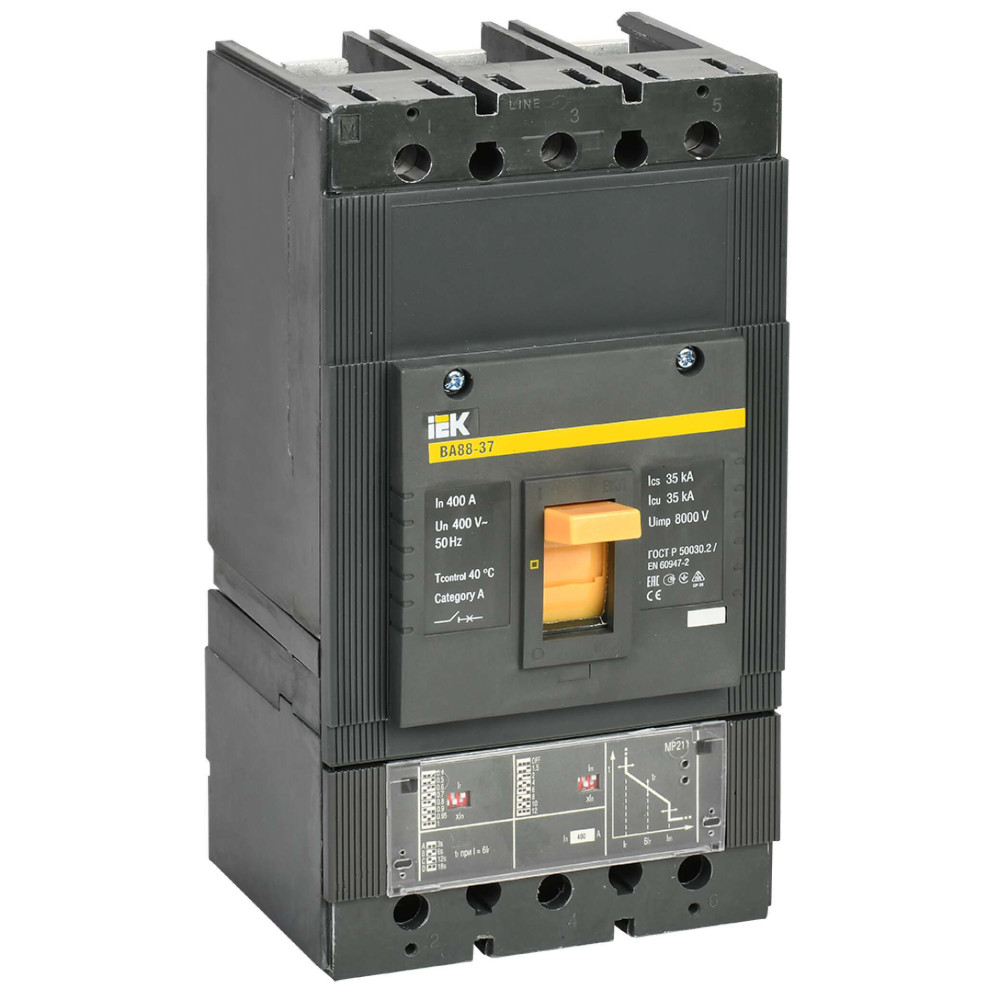

Выключатель автоматический ВА88-37 3Р 400А 35кА с электронным расцепителем MP 211 IEK

9733-SVA41-3-0400

Описание
Характеристики

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А. Соответствуют требованиям ГОСТ Р 50030.2. Автоматические выключатели с электронным расцепителем обеспечивают защиту от перегрузки и короткого замыкания с помощью электронного расцепителя сверхтоков. Это позволяет обеспечить высокую надежность, точность срабатывания и независимость от окружающих условий. Электронный расцепитель не требует отдельного питания и гарантирует правильную работу защиты при токе нагрузки не менее 15% от номинального даже при наличии напряжения только в одной фазе. Блок защиты включает в себя три трансформатора тока, электронный модуль и отключающий электромагнит, который воздействует непосредственно на механизм выключателя. Трансформаторы тока, установленные внутри корпуса расцепителя, обеспечивают электропитание электронной схемы расцепителя и вырабатывают сигналы, необходимые для выполнения функции защиты. Защитные характеристики (уставки срабатывания) выбираются потребителем непосредственно на передней панели выключателя установкой DIP-переключателей согласно приведенной мнемосхеме. Благодаря широкому диапазону регулирования уставок электронный расцепитель МР211 пригоден для всех распределительных сетей, в которых требуется надёжность и точность срабатывания.

Преимущества

Простая самостоятельная установка дополнительных устройств:
- аварийный контакт;
- дополнительный контакт;
- независимый расцепитель;
- расцепитель минимального напряжения;
- привод ручной поворотный;
- электропривод;
- втычная панель;
- выдвижная панель.
Стандартная комплектация каждого автоматического выключателя состоит из переходных шин или кабельных наконечников (в зависимости от типоразмера), межфазных перегородок, комплекта винтов и гаек для подсоединения проводников, комплекта винтов для крепления автоматического выключателя к монтажной панели.

Особенности конструкции

Конструкция автоматического выключателя ВА88 позволяет самостоятельно устанавливать дополнительные устройства.

При помощи специальной скобы RCS автоматические выключатели ВА88-32, ВА88-33 можно монтировать на DIN-рейку.

Двойная изоляция - полное разделение силовой и вспомогательной цепей. Корпус каждого из дополнительных устройств помещается в отдельную нишу, что полностью исключает риск контакта с активными частями и повышает безопасность обслуживания и проверки.

Пластиковые детали корпуса выключателей выполнены из стеклонаполненного полиамида, обеспечивающего устойчивость к деформациям, возникающим при коротком замыкании.

Выключатели ВА88 могут устанавливаться в любом положении без изменений их номинальных характеристик. Выключатели ВА88 могут запитываться через верхние или нижние клеммы без нарушения работоспособности.

Большие значения номинальной предельной наибольшей отключающей способности - до 50 кА.

Токоограничение, то есть фактический ток во время короткого замыкания, гораздо ниже расчетного. Это реализовано за счет увеличенной скорости разрыва контактов, динамическое действие магнитного поля и структура дугогасящей камеры способствуют гашению дуги в кратчайшее возможное время.
