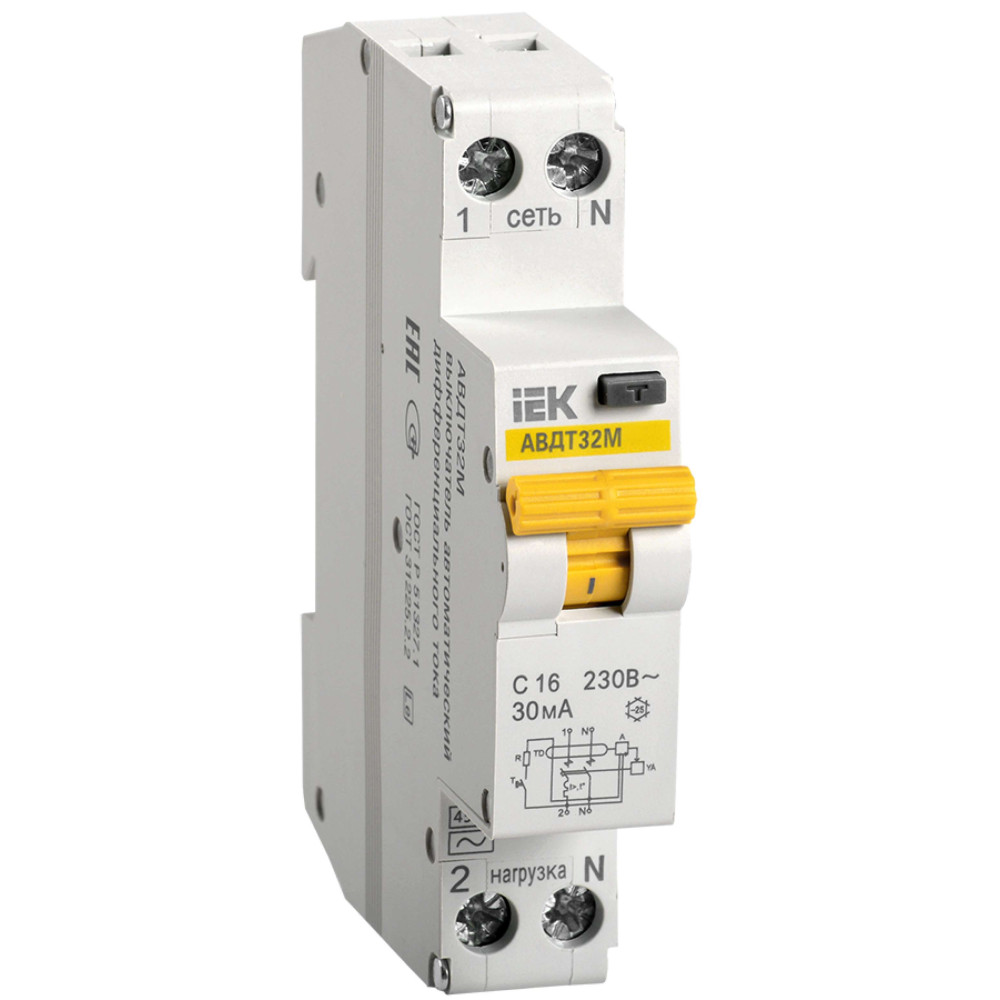

Автоматический выключатель дифференциального тока АВДТ32М С16 30мА IEK
8244-MAD32-5-016-C-30
Автоматические выключатели дифференциального тока АВДТ32М для однофазных сетей в одномодульном исполнении (18мм) предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, а также для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 230 В и частотой 50 Гц и по своим характеристикам соответствуют ГОСТ Р 51327.2.2 и ГОСТ Р 31225.2.2.
Преимущества
- Компактная конструкция - ширина устройства 18мм, отличное решение для экономии места в щитке.
- Дизайн конструкции защищен патентом, на боковые стороны наносится фирменный логотип.
- Наличие кнопки ТЕСТ позволяет проверить работоспособность устройства и правильность подключения.
- Наличие боковых ребер улучшает циркуляцию воздуха, что способствует эффективному охлаждению при плотном контакте с соседними устройствами.
- Цветовая индикация состояния главной контактной группы.
Особенности конструкции
Кнопка "ТЕСТ" для проверки работоспособности устройства и правильности подключения.
Защелка с двойным фиксированным положением для удобства монтажа.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Широкий диапазон рабочих температур от -25°С до +40°С позволяет использовать выключатель в различных климатических зонах.
Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.
Одномодульное исполнение (18мм) – экономия места в щите.
Документация
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
3D модели
Отзывы по поставкам продукции от наших партнеров
Характеристики
- class Автоматический выключатель дифференциального тока
- Гарантийный срок, Лет 5
- Защита от перенапряжения Нет
- Класс токоограничения 3
- Количество защищенных полюсов 1
- Количество полюсов 1+N
- Макс сечение входящего кабеля 6
- Наличие дифференциального расцепителя Да
- Наличие теплового расцепителя Да
- Наличие электромагнитного расцепителя Да
- Наличие электронного расцепителя Нет
- Номин раб напряжение 220
- Номин ток 16
- Номин ток утечки 0,03
- Общ количество полюсов 1
- Отключающая способность 4.5
- Отключающая способность по EN 60898 4,5
- Отключающая способность по IEC 60947-2 4,5
- Отключение нейтрали Да
- Срок службы, Лет не менее 15
- Степень защиты - IP IP20
- Тип монтажа на DIN-рейку
- Тип напряжения Переменный (AC)
- Тип подключения Винтовое соединение
- Тип расцепителя Тепловой, электромагнитный
- Тип тока утечки Переменный (AC)
- Характеристика срабатывания - кривая тока C
- Частота 50 Гц
- Ширина по количеству модульных расстояний 1
1600р.
- Ожидается поступление
- Код товара: MAD32-5-016-C-30
- Артикул: 8244-MAD32-5-016-C-30
