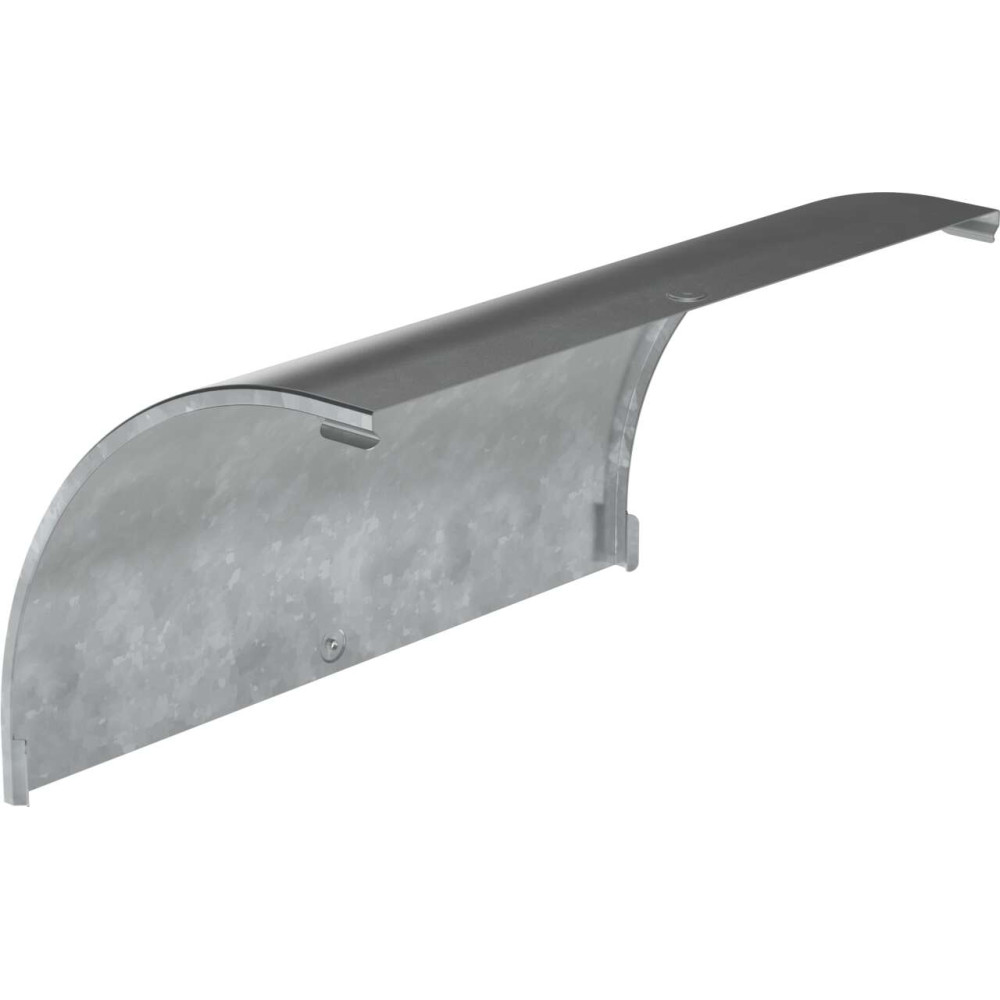

Крышка поворота плавного 90град вертикального внешнего (тип В20) ESCA 600мм HDZ IEK
33586-CPV41D-0-90-600-08-HDZ
Крышка на аксессуар предназначена для защиты проложенного в трассе кабеля в случаях, когда это необходимо.
Аксессуар изготовлен из стали с цинковым покрытием, нанесенным погружением изделий в расплав цинка (защитный слой цинка не менее 55 мкм).
Преимущества
- Особый конструктив замка крышки лотков и монтажных аксессуаров позволяет установить крышку простым нажатием без дополнительных фиксаторов.
- Замок обеспечивает надежную фиксацию крышки при вертикальном монтаже кабельной трассы.
Особенности конструкции
Полный ассортимент аксессуаров (вертикальные и горизонтальные повороты, Т-образные и Х - образные отводы) позволяет свободно изменять направление и уровень, делать ответвления и организовывать кабельную трассу любой сложности.
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
- Альбом типовых решений в DWG AutoCAD-2010
IEK.ATR-2010.dwg - Плагин для работы с дин.блоками для AutoCAD
Плагин для работы с дин.блоками для AutoCAD.rar - Динамические_блоки_МКНС в DWG
Динамические_блоки_IEK (2023).dwg - Альбом типовых решений в DWG AutoCAD-2022
IEK.ATR-2022.dwg - База nanoCAD BIM Электро
IEK_Kabelenesushchie_sistemy_v2-08.2023-n8.5.sdf - База оборудования
IEK. Кабеленесущие системы.Ver4.sdf - База EPLAN
IEK. Кабельные несущие системы 2023v1 ePlan-EDZ.zip
Характеристики
- class Крышки для поворотов и изгибов кабельного лотка
- Вес 1,34
- Вид или марка материала Прочее
- Высота 15.2
- Гарантийный срок, Лет 3
- Длина 220.5
- Защитное покрытие поверхности Покрытие методом горячего погружения
- Класс стойкости к коррозии 6
- Климатическое исполнение по ГОСТ 15150 У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
- Материал Сталь
- Монтажная температура -50...40
- Нержавеющая сталь травлёная Нет
- Номер цвета RAL 7047
- Отклонение - угол 90
- Подходит для кабель-канала Нет
- Подходит для лестничного лотка Нет
- Подходит для обеспеч целостности цепи Нет
- Подходит для проволочного лотка Нет
- Способ или тип крепления На защелках
- Степень защиты - IP IP00
- Температура эксплуатации -50...40
- Толщина металла 0,8
- Толщина цинкового покрытия 55
- Цвет Светло-серый
- Шарнирный Нет
- Ширина 600.0
5450р.
- Ожидается поступление
- Код товара: CPV41D-0-90-600-08-HDZ
- Артикул: 33586-CPV41D-0-90-600-08-HDZ
