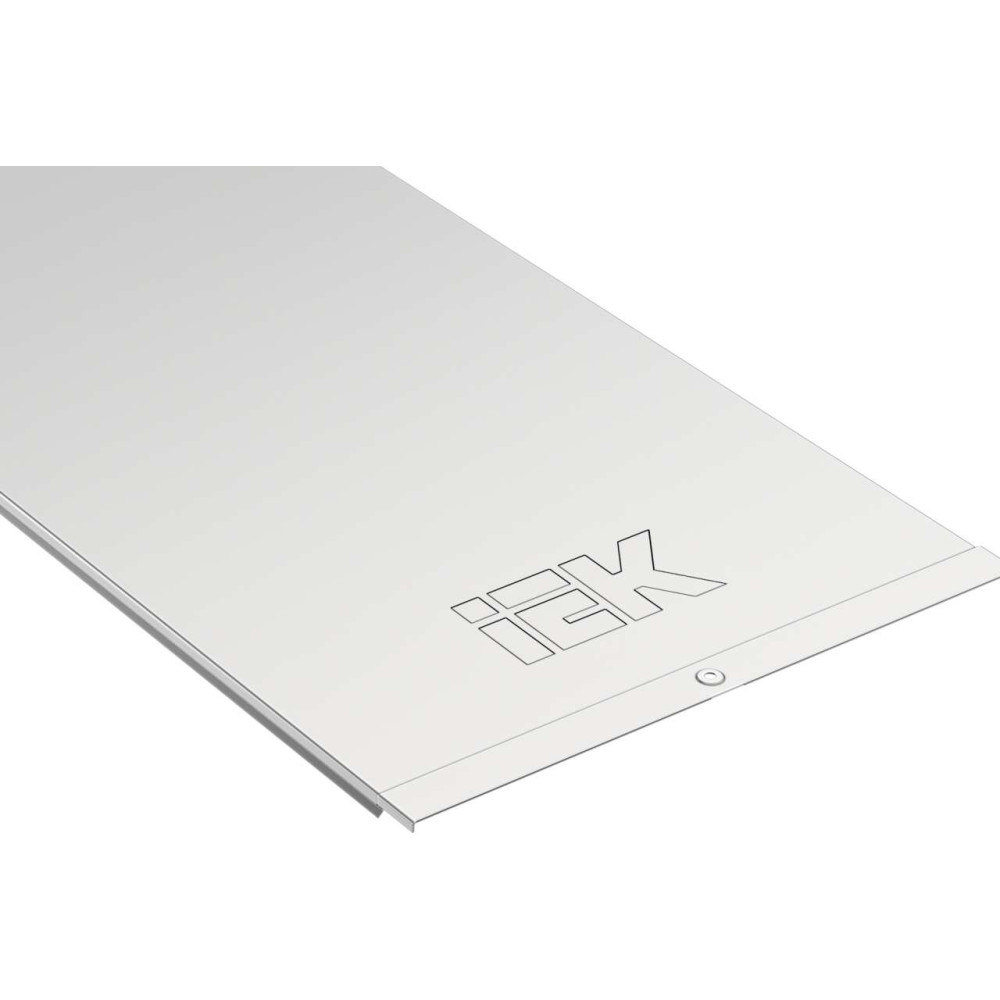

Крышка на лоток основание 500мм IEK
30985-CLP1K-500-3
Крышки для металлических лотков IEK применяются для защиты кабельной трассы от механических повреждений, внешних климатических воздействий и несанкционированного доступа.
Изделия полностью совместимы с листовыми лотками ESCA серий 3 и 5, лестничными лотками LESTA и проволочными лотками NESTA.
Преимущества
- Крышки имеют специальный профиль, позволяющий защелкивать их на лоток простым нажатием без дополнительных фиксаторов.
- Замок на крышке позволяет ей надежно держаться при вертикальном монтаже кабельной трассы.
- Наличие телескопического соединения позволяет обеспечивать непрерывный контур заземления.
- Дополнительная фиксация крышек винтом М5х8 в резьбовое отверстие обеспечивает надежное крепление крышек между собой и на лотке.
Особенности конструкции
Замковые крышки защелкиваются на лоток и монтажные аксессуары простым нажатием без дополнительных фиксаторов. Замок на крышке позволяет ей надежно держаться при вертикальном монтаже кабельной трассы.
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
- Альбом типовых решений в DWG AutoCAD-2010
IEK.ATR-2010.dwg - Плагин для работы с дин.блоками для AutoCAD
Плагин для работы с дин.блоками для AutoCAD.rar - Динамические_блоки_МКНС в DWG
Динамические_блоки_IEK (2023).dwg - Чертеж dwg
Крышка лотка (в каталог).dwg - Альбом типовых решений в DWG AutoCAD-2022
IEK.ATR-2022.dwg - STEP-формат
CLP1K-500-3.STEP - STEP-формат
CLP1K-500-3 Крышка на лоток осн. 500.STEP - База оборудования
IEK_Kabelenesushchie_sistemy_Ver4.sdf - База nanoCAD BIM Электро
IEK_Kabelenesushchie_sistemy_v2-08.2023-n8.5.sdf - База оборудования
IEK. Кабеленесущие системы.Ver4.sdf - База оборудования
IEK_Лотки и аксессуары (294617).rar - База EPLAN
IEK. Кабельные несущие системы 2023v1 ePlan-EDZ.zip
Программное обеспечение
Характеристики
- class Крышки для прямых секций кабельных лотков
- Вес 4,22
- Вид или марка материала Сталь оцинкованная
- Высота 15
- Гарантийный срок, Лет 3
- Длина 3000
- Защитное покрытие поверхности Оцинковка по методу Сендзимира
- Материал Сталь
- Монтажная ширина 500
- Подходит для кабель-канала Нет
- Подходит для лестничного лотка Да
- Подходит для проволочного лотка Да
- Способ или тип крепления На защелках
- Толщина материала 1.00
- Цвет Светло-серый
- Ширина 500
1510р.
- На складе: 6048
- Код товара: CLP1K-500-3
- Артикул: 30985-CLP1K-500-3
