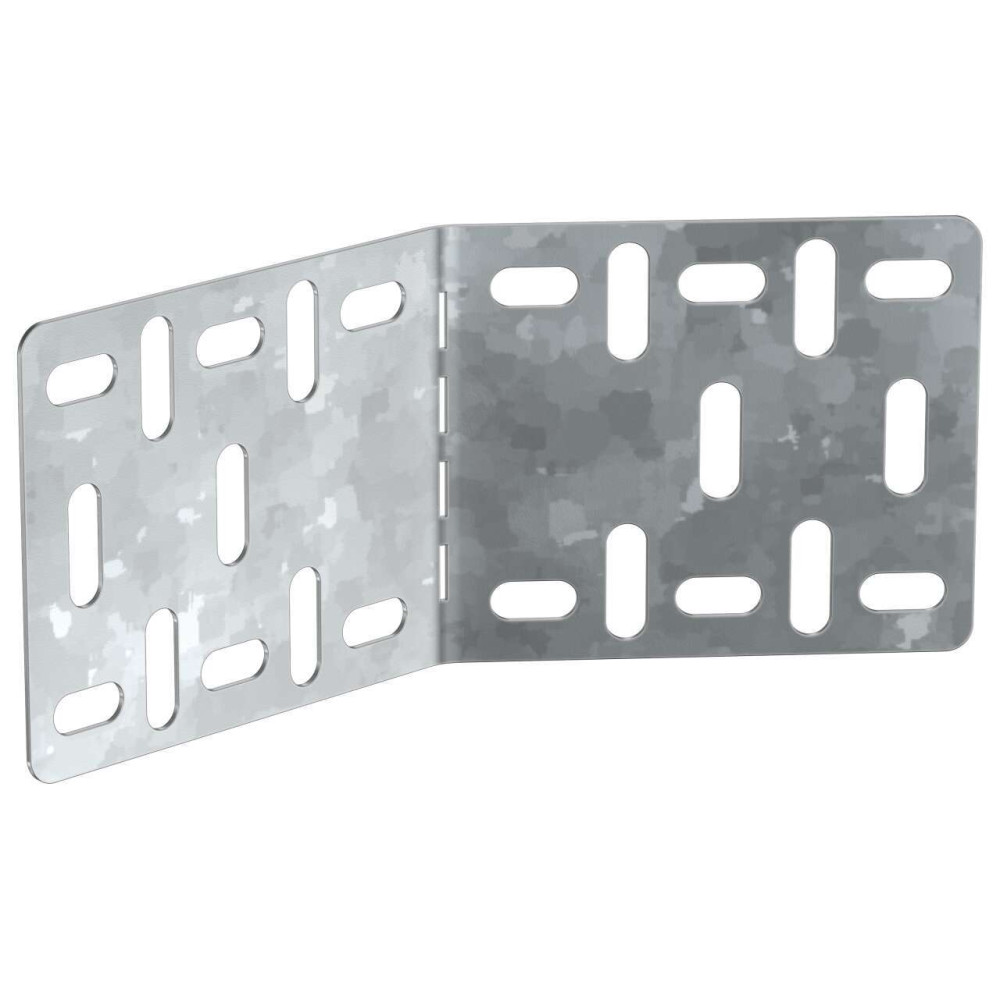

Пластина соединительная регулируемая h=100мм HDZ IEK
28292-CLM40D-PSR-100-HDZ
Применяется для изменения направления кабельной трассы в горизонтальной плоскости.
Преимущества
- Толщина стали 1,2мм надежно соединяет элементы кабельной трассы между собой, а также без применения специального инструмента позволяет придавать нужный угол изгиба.
Документация
Сертификаты
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
- Альбом типовых решений в DWG AutoCAD-2010
IEK.ATR-2010.dwg - Плагин для работы с дин.блоками для AutoCAD
Плагин для работы с дин.блоками для AutoCAD.rar - Динамические_блоки_МКНС в DWG
Динамические_блоки_IEK (2023).dwg - Альбом типовых решений в DWG AutoCAD-2022
IEK.ATR-2022.dwg - База оборудования
05 04 Кабельные лотки IEK.zip - База nanoCAD BIM Электро
IEK_Kabelenesushchie_sistemy_v2-08.2023-n8.5.sdf - База оборудования
IEK. Кабеленесущие системы.Ver4.sdf - База EPLAN
IEK. Кабельные несущие системы 2023v1 ePlan-EDZ.zip
Характеристики
- class Соединитель для кабельного лотка
- Вертикал-поворотный или шарнирный Нет
- Вес 0,102
- Вид или марка материала Сталь оцинкованная
- Высота 62
- Гарантийный срок, Лет 3
- Горизонт-поворотный или шарнирный Да
- Длина 185
- Защитное покрытие поверхности Покрытие методом горячего погружения
- Класс стойкости к коррозии 7
- Материал Сталь
- Модель или исполнение Соединитель продольный (пластина)
- Монтажная температура -50...40
- Подходит для кабель-канала Нет
- Подходит для лестничного лотка Да
- Подходит для лотка высотой 100
- Подходит для лотка шириной 200...600
- Подходит для обеспеч целостности цепи Да
- Подходит для проволоки проволочного лотка -
- Подходит для проволочного лотка Нет
- Тип соединения Винтовой разъем
- Толщина металла 1,2
- Толщина цинкового покрытия 80
- Цвет Светло-серый
360р.
- Ожидается поступление
- Код товара: CLM40D-PSR-100-HDZ
- Артикул: 28292-CLM40D-PSR-100-HDZ
