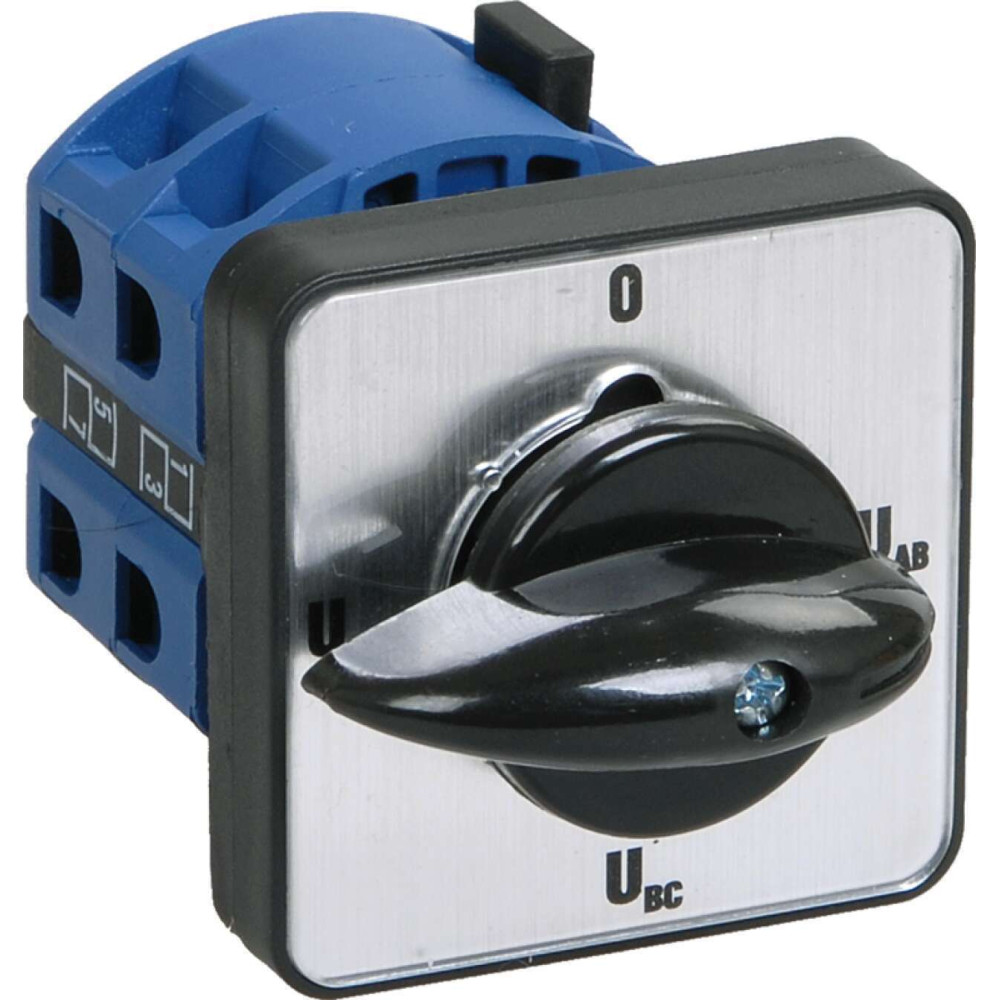

Переключатель кулачковый ПКП10-53/O 10А "Uca-O-Uab-Ubc" 3Р/400В IEK
93967-BCS13-010-5
Переключатели кулачковые позиционные серии ПКП торговой марки IEK представляют собой механическое устройство без собственного потребления электроэнергии и предназначены для установки в качестве коммутационных аппаратов в электрических цепях. ПКП могут использоваться как главные выключатели или групповые переключатели для управления приводами на основе одно- и трехфазных двигателей, переключения с требуемой программой коммутации цепей управления, сигнализации, в измерительных цепях и т.д. Используются в электрических цепях переменного тока напряжением до 400 В.
По своим конструктивным и техническим характеристикам переключатели кулачковые позиционные серии ПКП соответствуют требованиям ГОСТ Р 5003.03.
Переключатели кулачковые позиционные серии ПКП прошли сертификационные испытания, и на их серийный выпуск получен сертификат соответствия РОСС CN.МЕ.95.В27365.
Преимущества
- Механизм фиксации привода гарантирует надежное переключение подвижных контактов переключателя в отдельные фиксированные положения.
- Приводные пружины механизма фиксации различаются в зависимости от количества коммутационных элементов.
- Кулачковый механизм – это современное решение коммутации электрических цепей ручным способом, обеспечивающее следующие преимущества:
- - минимальное электрическое сопротивление замкнутого контакта;
- - высокая скорость размыкания и замыкания контактов обеспечивает более быстрое гашение электрической дуги;
- - обеспечение разных усилий и свободного хода рукоятки при включении и выключении;
- - достижение большей номенклатуры схем переключений при одном и том же наборе деталей и сборочных единиц, то есть лучшая унификация;
- - большой ресурс работы (количество переключений до отказа).
Особенности конструкции
Ручки управления с возможностью установки подвесных замков.
Конструкция переключателя ПКП обеспечивает заявленную электрическую рабочую схему с уже установленными перемычками.
Степень защиты IP54 для переключателей в корпусе.
Клеммы защищены от касания (IP20).
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Модели для проектировщиков
Характеристики
- class Управляющий переключатель
- В сборе в корпусе Нет
- Возможно измерение между фазами Да
- Гарантийный срок, Лет 3
- Диаметр отверстия 7.5
- Класс защиты от поражения электрическим током II
- Кол-во позиций переключения 4
- Количество полюсов 3
- Конструктивное исполнение Открытое
- Конструкция прибора Встраиваемое устройство
- Макс допустимое раб напряжение Ue AC 400
- Мех износостойкость 0,1
- Модульное исполнение Нет
- Номин импульсное выдерживаемое напряжение 4
- Номин мощность при AC-2 230 В 2,5
- Номин мощность при AC-2 400 В 3,7
- Номин мощность при AC-23 230 В 3/0,8
- Номин мощность при AC-23 400 В 5/1,7
- Номин мощность при AC-3 230 В 1,5
- Номин мощность при AC-3 400 В 2,2
- Номин мощность при AC-4 230 В 0,37
- Номин мощность при AC-4 400 В 0,55
- Номин напряжение 230/400
- Номин напряжение изоляции Ui 660
- Номин продолжительный ток Iu 10.0
- Номин раб напряжение AC контактов 230; 400
- Номин рабочий ток Ie при AC-15 230 В 2,5
- Номин рабочий ток Ie при АС-15 400 В 1,5
- Номин рабочий ток Ie при АС-2 230 В 7,5
- Номин рабочий ток Ie при АС-2 400 В 7,5
- Номин рабочий ток Ie при АС-21 АС-22 230 В 10
- Номин рабочий ток Ie при АС-21 АС-22 400 В 10
- Номин рабочий ток Ie при АС-23 230 В 7,5
- Номин рабочий ток Ie при АС-23 400 В 7,5
- Номин рабочий ток Ie при АС-3 230 В 5,5
- Номин рабочий ток Ie при АС-3 400 В 5,5
- Номин рабочий ток Ie при АС-4 230 В 1,75
- Номин рабочий ток Ie при АС-4 400 В 1,75
- Номин тепловой ток Ith 10
- Номинальная способность к присоединению 1,5
- Обозначение положений Uca-0-Uab-Ubc
- Подходит для монтажа на передней стенке Да
- Подходит для напольного монтажа Нет
- Подходит для промежуточного монтажа Да
- Подходит для установки в распредел платы Нет
- Размер передней панели 48х48 мм
- С блоком управления Нет
- С возвратом в нейтральное положение Нет
- С нейтральной позицией - ОТКЛ Да
- Степень защиты - IP передняя сторона IP20
- Степень защиты - IP сторона контактов IP00
- Температура эксплуатации -25...40
- Тип выключателя Многоступенчатый переключатель
- Тип изделия/компонента Кулачковый переключатель
- Тип подключения силовой электрич цепи Винтовое соединение
- Тип элемента управления Поворотная позиционная ручка (с фиксацией)
- Ток предохранителя qG 20
- Фиксация положения переключателя Да
- Функции переключателя Многоступенчатый переключатель
- Цвет Черный
- Электр износостойкость 0,03
1760р.
- На складе: 40
- Код товара: BCS13-010-5
- Артикул: 93967-BCS13-010-5
