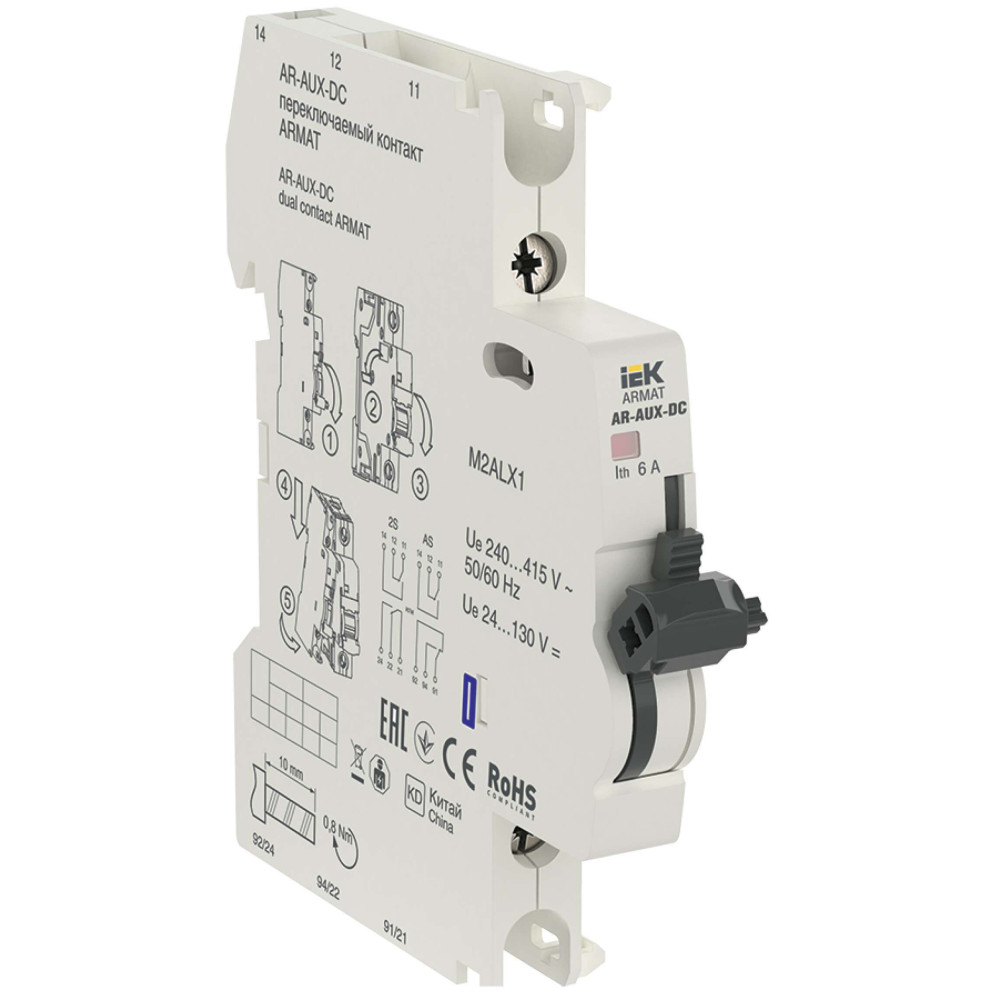

ARMAT Переключаемый контакт AR-AUX-DC 240...415В IEK
8270-AR-AUX-DC-240-415
Переключаемый контакт ARMAT AUX-DC служит для получения информации о состоянии автоматических выключателей ARMAT серий M06N и M10N в системах автоматизации технологических процессов или защиты конкретных объектов.
В состав устройства входят два переключающих контакта: контакт состояния (КС) и контакт состояния/контакт аварийный (КС|КА). Контакт КС|КА работает в зависимости от положения переключателя функции, либо как контакт состояния, либо как контакт аварийный.
Преимущества
- Безвинтовое крепление к автоматическим выключателям M06N и M10N ARMAT.
Особенности конструкции
Быстрое крепление на защелках
Крепление до 4-х дополнительных устройств одновременно
Расцепитель AR-AUX-URT оснащен выдержкой времени 0,2 с
Индикатор топологии контактной системы для AR-AUX-DC
Переключаемая топология контактной системы AR-AUX-DC. Можно выбрать: АК+КС или КС+КС
Расцепители имеют типоисполнение с индикацией срабатывания
Дополнительные устройства серии AUX имеют быстрое крепление на защелках
Универсальность применения как на переменном токе (АС), так и на постоянном токе (DC)
Дополнительные контакты AR-AUX-AC и AR-AUX-DC имеют функцию тест, для имитации аварийного отключения
Документация
Сертификаты
Схемы подключения
Дополнительные изображения
Модели для проектировщиков
Отзывы по поставкам продукции от наших партнеров
Характеристики
- class Дополнит контакт к модульным аппаратам
- Время откл при макс напряж срабатывания 0,01
- Время откл при мин напряж срабатывания 0,01
- Высота 81.5
- Гарантийный срок, Лет 10
- Глубина 75.6
- Диапазон рабочего напряжения 240...415
- Диапазон рабочих температур -5...40
- Износостойкость 10000
- Кол-во норм разомкнутых - НО контактов 2
- Кол-во нормально замкнутых - НЗ контактов 2
- Количество нормально закрытых контактов 2
- Количество нормально открытых контактов 2
- Количество сигнальных контактов 4
- Конструктивное исполнение Втычной
- Макс поперечное сечение проводника 2,5
- Мех износостойкость 10000
- Монтажная ширина 9
- Номин коммутируем ток 6
- Номин напряжение постоян тока - DC 24...130
- Номин раб напряжение 240...415
- Режим работы Непрерывный
- С функцией авт тестирования тока утечки Нет
- Совместимость с авт выкл ARMAT
- Степень защиты - IP IP20
- Сторона присоединения к авт выкл Левая
- Тип монтажа Прочее
- Тип напряжения Перемен./постоян. (AC/DC)
- Тип оборудования Вспомогательный контакт/сигнальный контакт
- Тип подключения Винтовое соединение
- Тип управляющего напряжения Переменный (AC)
- Условный тепловой ток 6
- Устанавливается на устройство Универсальный (-ая)
- Частота 50 Гц
- Ширина 9.0
2130р.
- На складе: 1138
- Код товара: AR-AUX-DC-240-415
- Артикул: 8270-AR-AUX-DC-240-415
