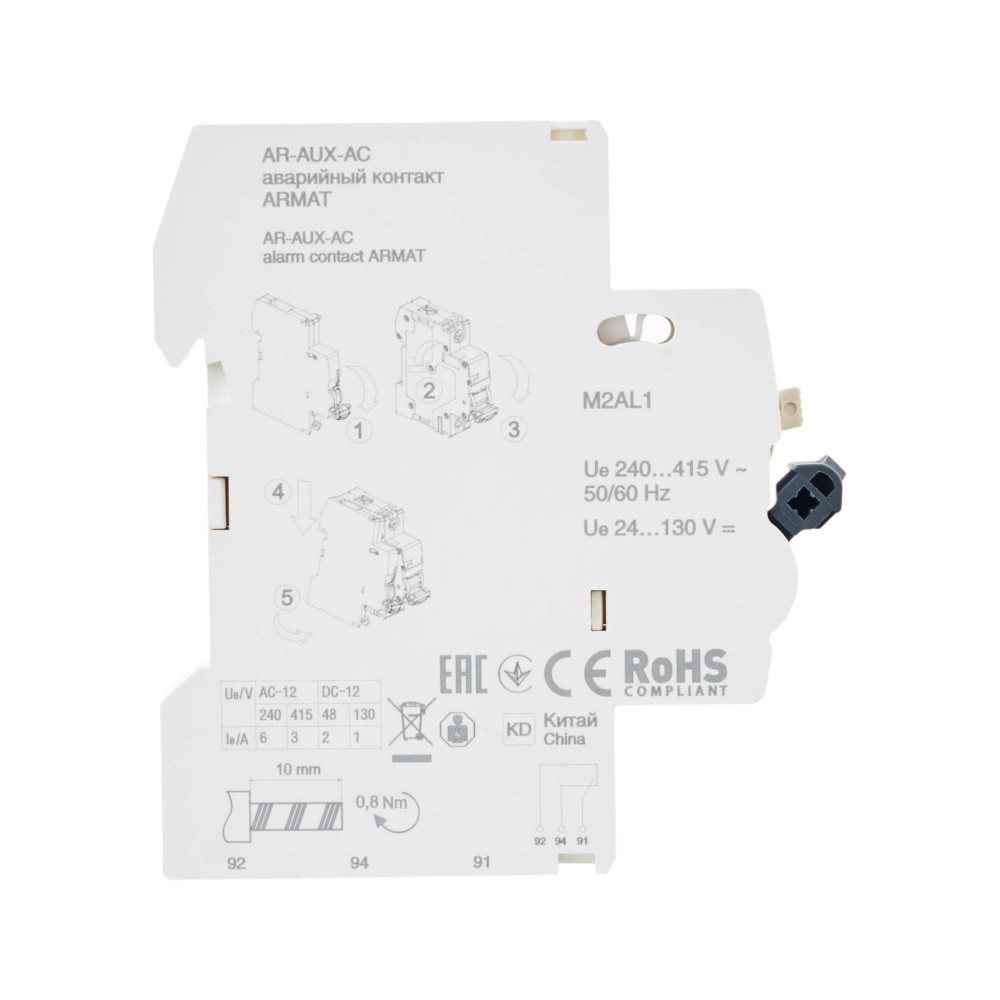

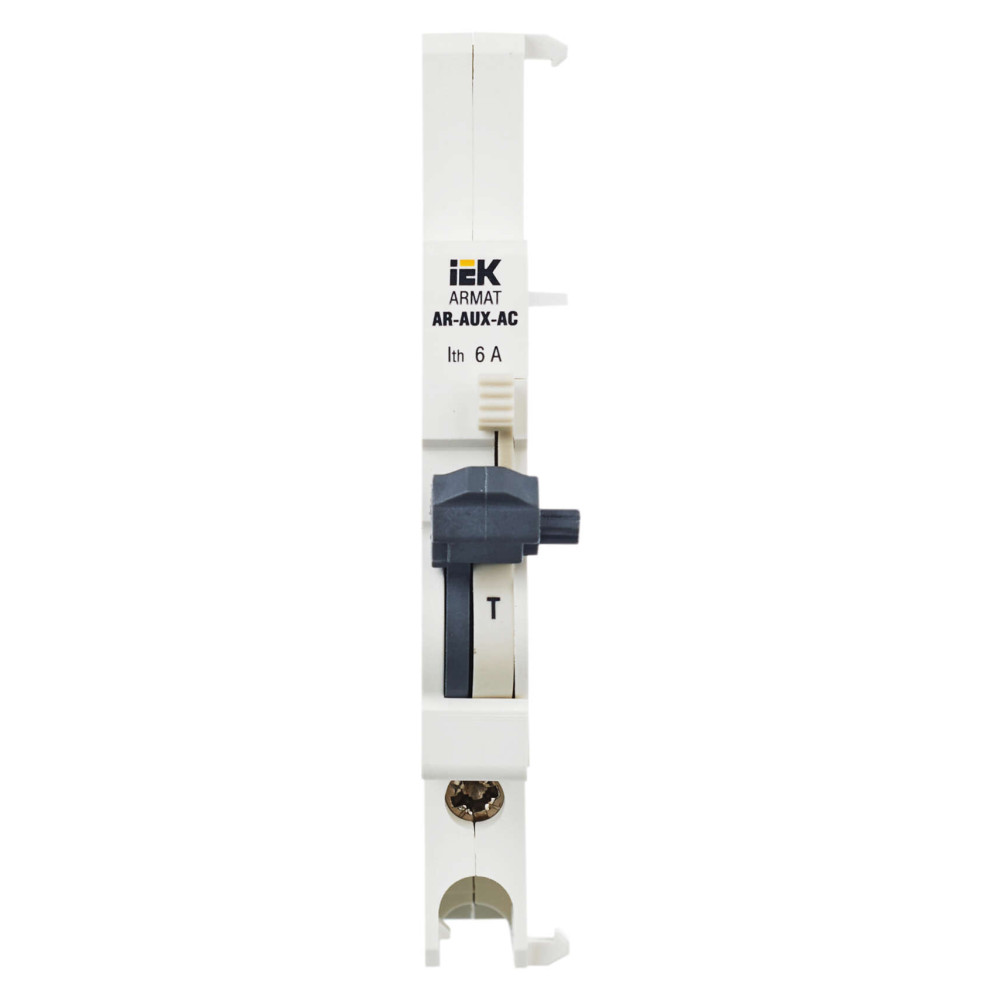

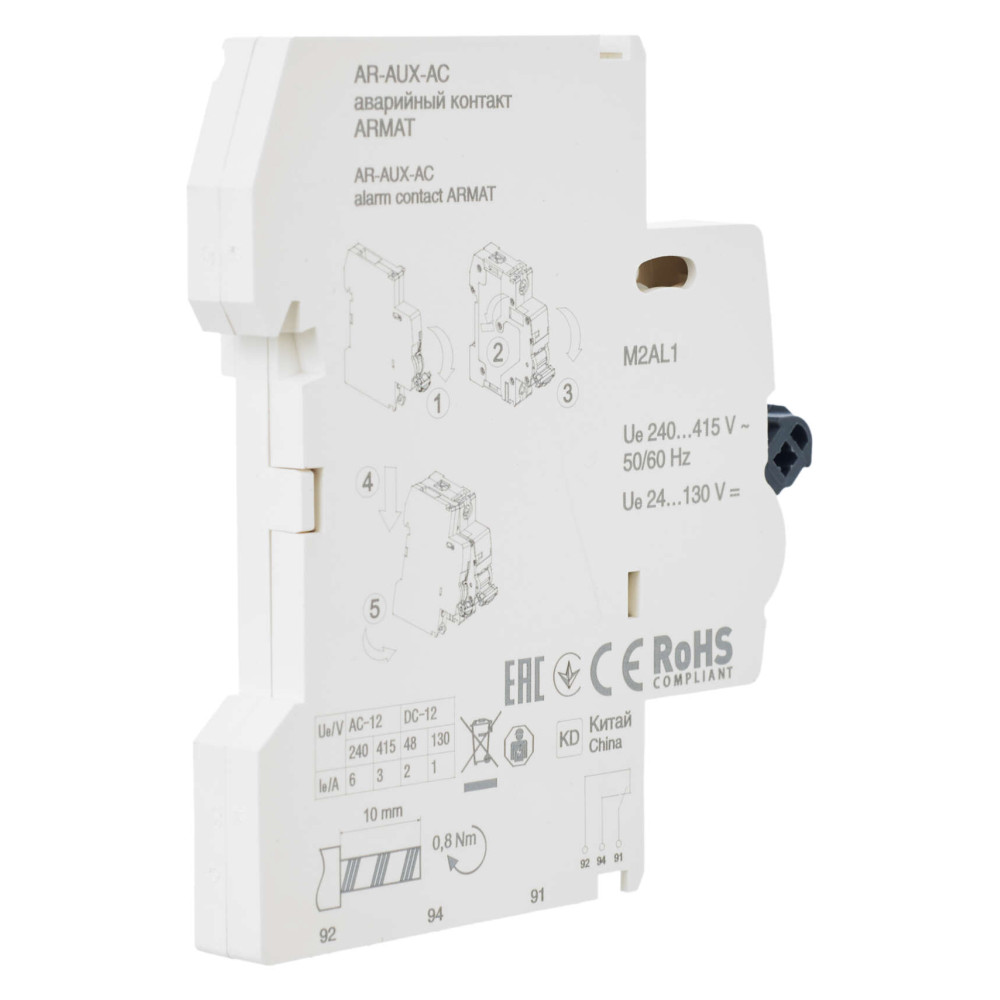

ARMAT Аварийный контакт AR-AUX-AC 240...415В IEK
8269-AR-AUX-AC-240-415
Аварийный контакт ARMAT AUX-AC служит для получения информации о состоянии автоматических выключателей ARMAT cерий M06N и M10N в системах автоматизации технологических процессов или защиты конкретных объектов. ARMAT AUX-AC выполняет функцию сигнализации положения механизма взвода выключателей ARMAT cерий M06N или M10N.
После установки модуля в зацепление с механизмом выключателей ARMAT cерий M06N или M10N при первом взведении рукоятки управления происходит переключение контактов, остающихся в таком положении и при ручном отключении ВА. Переключение контактов произойдет только при срабатывании выключателя от сверхтоков (перегрузки или короткого замыкания).
Преимущества
- Безвинтовое крепление к автоматическим выключателям M06N и M10N ARMAT.
Особенности конструкции
Переключаемая топология контактной системы AR-AUX-DC. Можно выбрать: АК+КС или КС+КС

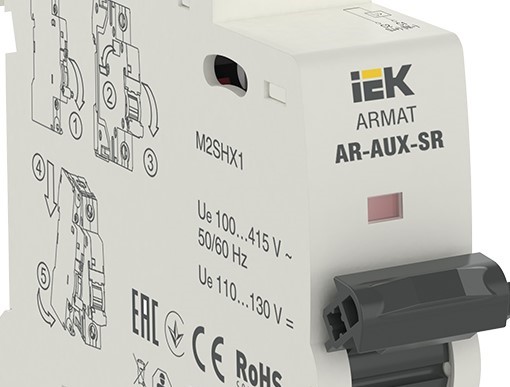

Расцепители имеют типоисполнение с индикацией срабатывания

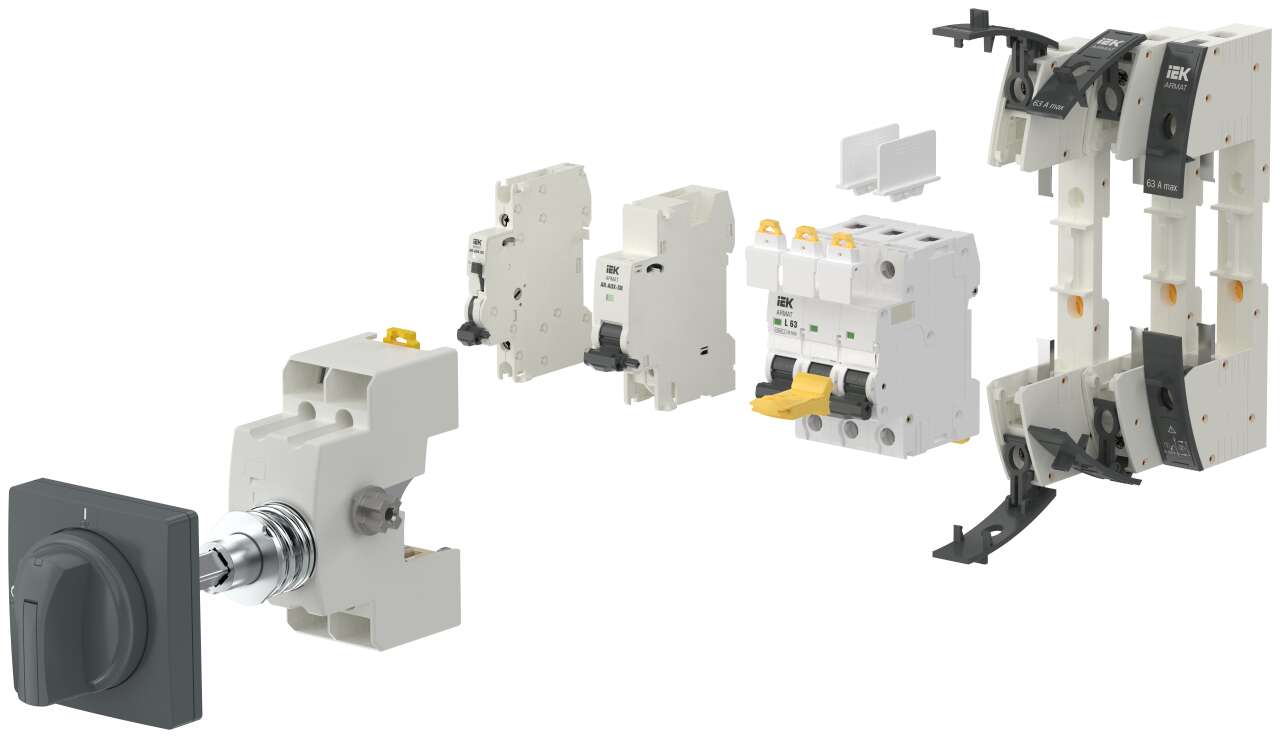

Дополнительные устройства серии AUX имеют быстрое крепление на защелках
Универсальность применения как на переменном токе (АС), так и на постоянном токе (DC)

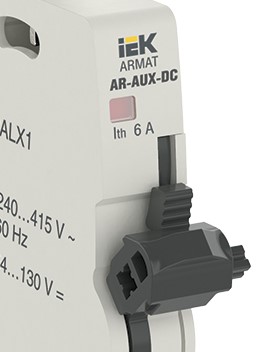

Дополнительные контакты AR-AUX-AC и AR-AUX-DC имеют функцию тест, для имитации аварийного отключения

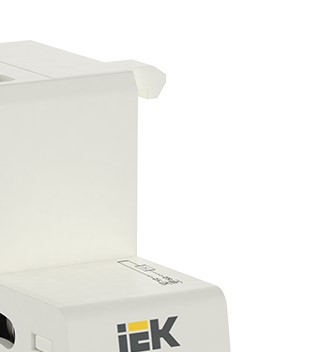

Быстрое крепление на защелках

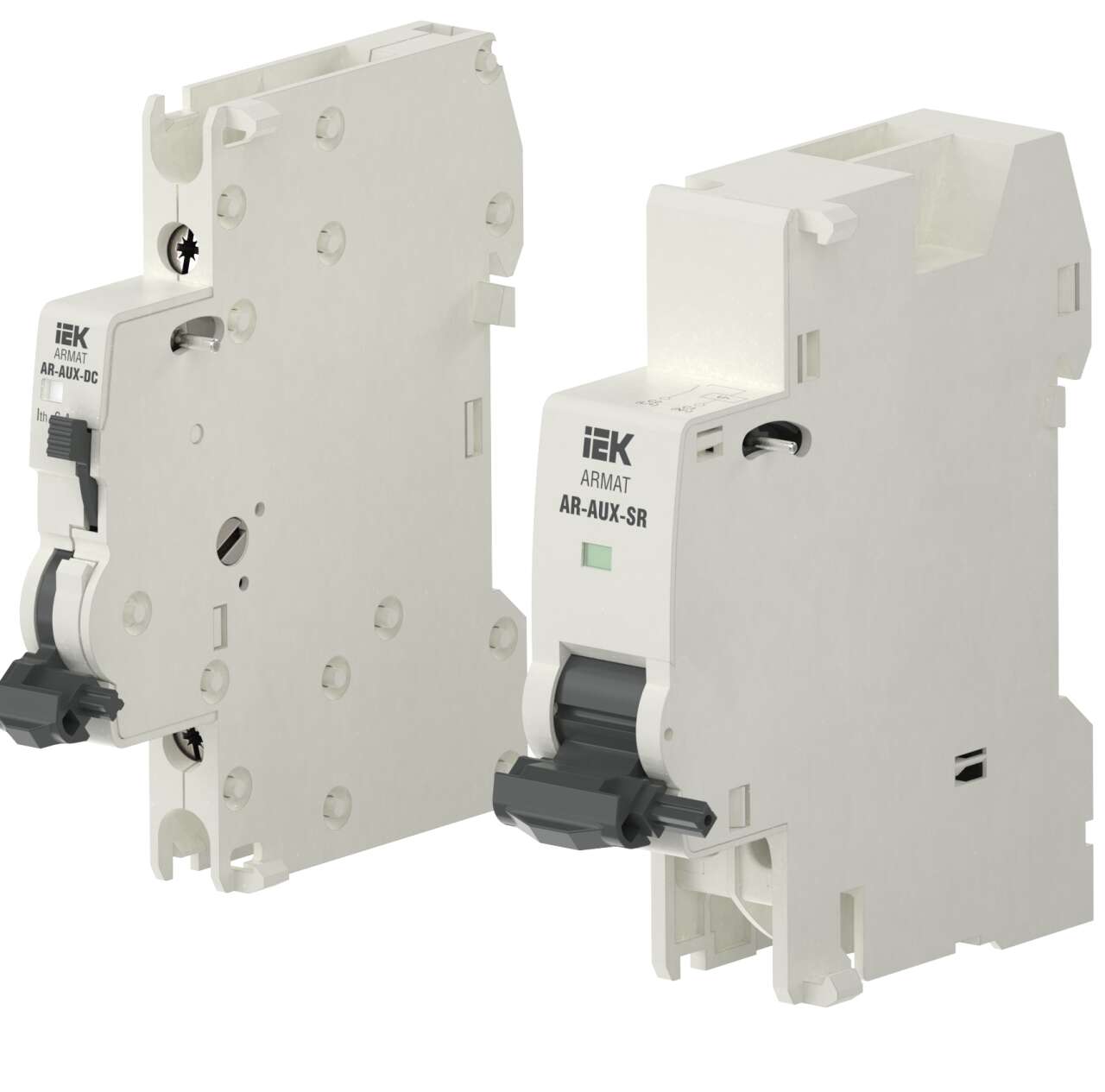

Крепление до 4-х дополнительных устройств одновременно

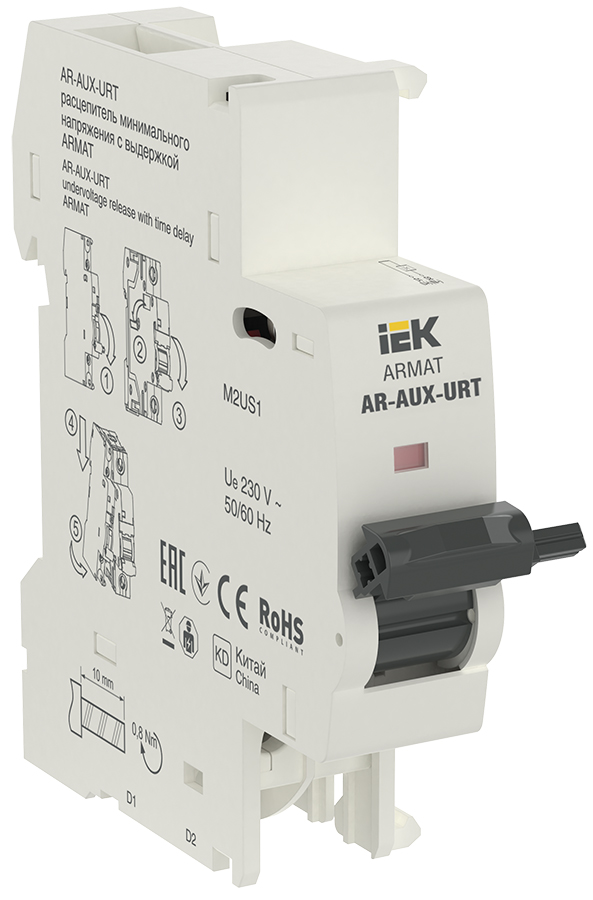

Расцепитель AR-AUX-URT оснащен выдержкой времени 0,2 с
Индикатор топологии контактной системы для AR-AUX-DC
Документация
Сертификаты
Схемы подключения
Дополнительные изображения
- Изображение
AR-AUX-AC-240-415_DOP_11.jpg - Изображение
AR-AUX-AC-240-415_DOP_3.jpg - Изображение
MVK_ARMAT_passp_ru-eng_3_DOP_MI.jpg - Изображение
AR-AUX-AC-240-415_DOP_5.jpg - Изображение
AR-AUX-AC-240-415_DOP_4.jpg - Изображение
AR-AUX-AC-240-415_DOP_10.jpg - Изображение
AR-AUX-AC-240-415_DOP_2.jpg - Изображение
MVK_ARMAT_passp_ru-eng_3_G2.jpg - Изображение
AR-AUX-AC-240-415_DOP_6.jpg - Изображение
AR-AUX-AC-240-415_DOP_7.jpg - Изображение
MVK_ARMAT_passp_ru-eng_3_S2.jpg - Изображение
AR-AUX-AC-240-415_DOP_9.jpg - Изображение
Listovka_IEK_AUX.pdf - Изображение
Модели для проектировщиков
Отзывы по поставкам продукции от наших партнеров
Характеристики
- class Блок вспомогательных контактов
- Вес 36
- Высота 81.5
- Гарантийный срок, Лет 10
- Глубина 75.6
- Износостойкость 10000
- Индикация срабатывания Да
- Кол-во норм разомкнутых - НО контактов 1
- Кол-во нормально замкнутых - НЗ контактов 1
- Количество сигнальных контактов 2
- Номин напряжение изоляции Ui 415
- Номин раб напряжение 240...415
- Номин рабочий ток Ie при AC-15 230 В -
- Подходит для силового выключателя Нет
- Сечение проводника 1...2,5
- Совместимость ARMAT
- Степень защиты - IP IP20
- Тип монтажа Боковое крепление
- Тип подключения Винтовое соединение
- Условн тепловой ток аварийного контакта 6.0
- Условн тепловой ток доп контакта 6.0
- Ширина 9.0
1240р.
- На складе: 676
- Код товара: AR-AUX-AC-240-415
- Артикул: 8269-AR-AUX-AC-240-415
