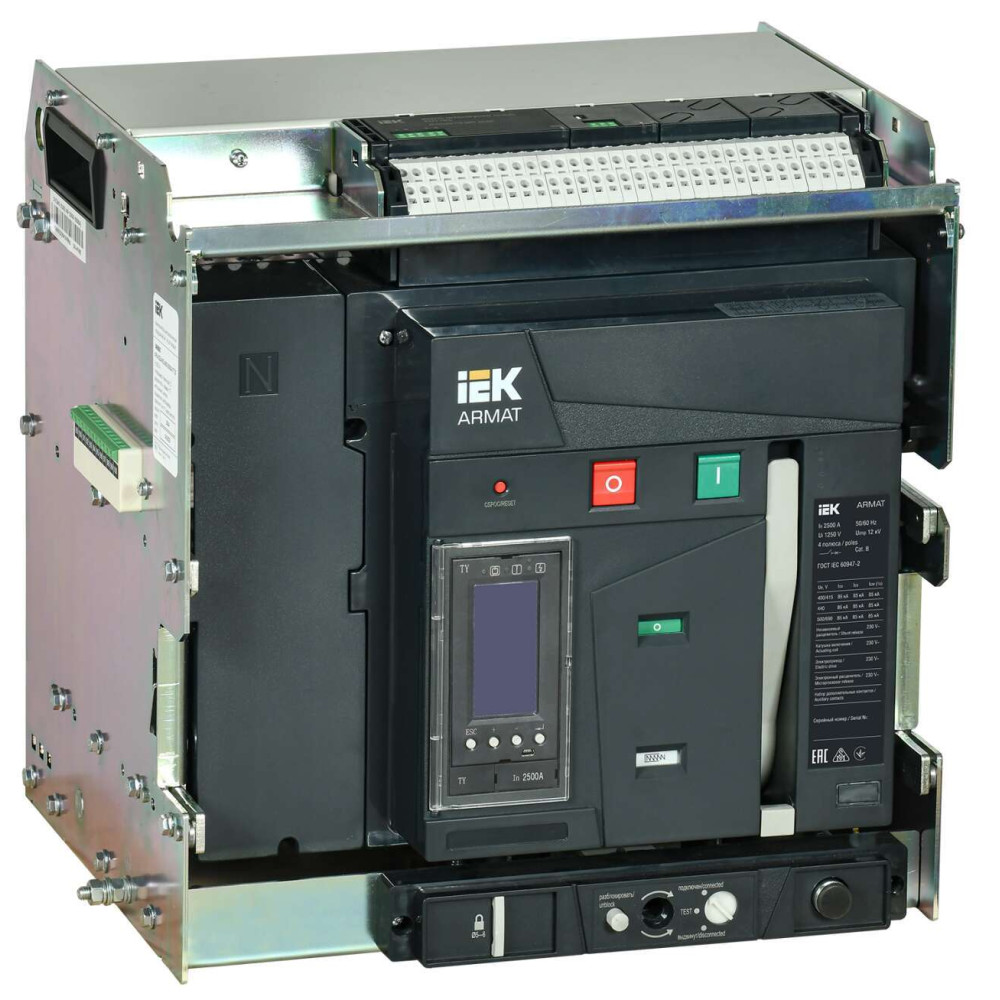

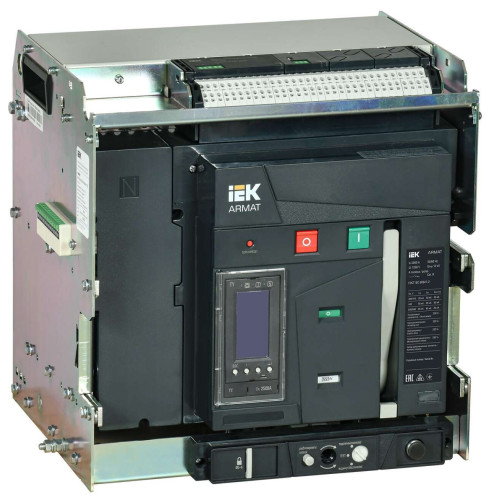

ARMAT AR-A3S TY25 4P W HR/VR Выключатель автоматический воздушный 85кА расцепитель TY 2500А 4P выдвижной с аксессуарами ~220-240В: реле отключения, реле включения, моторный привод IEK

12193-AR-ACB-4VD-085-2500A-TYCF

Описание
Характеристики

Воздушные автоматические выключатели (ACB) серии ARMAT предназначены для защиты сетей электроснабжения при коротких замыканиях и перегрузке, также предназначены для оперативных включений и выключений участков электрических цепей и рассчитаны для применения в электроустановках с номинальным рабочим напряжением до 690 В на номинальные токи от 630 до 6300А. Данные автоматические выключатели комплектуются электронными расцепителями, с различными комбинациями набора функциональных возможностей, в том числе возможностью коммуникации по протоколу Modbus, что, с учётом отключающей способности до 150 кА, позволяет применение ACB ARMAT на любых типах промышленных и гражданских объектов. Соответствуют ГОСТ Р 50030.2.

Преимущества

Воздушные автоматические выключатели имеют Icu до 150кА, при этом максимальная отключающая способность равна рабочей, что обеспечивает удобство подбора и расчёта.
Обладают одним из наилучших коэффициентов зависимости пропускаемого тока от температуры, что позволяет их применение на объектах с повышенной температурой технологических процессов.
Имеют высокое количество (до 50 000) механических циклов, что подтверждает их высокую надёжность.
Расцепитель типа TT имеет цветной дисплей с опцией Touchscreen и расширенными возможностями измерений.

Документация

Сертификаты

Паспорта и РЭ

Дополнительные изображения

Модели для проектировщиков

Информационные материалы

Каталог «Воздушные автоматические выключатели ARMAT»
brochure_Katalog-ARMAT_Vozdushnyy_avtomaticheskiy_vyklyuchatel.pdf

Отзывы по поставкам продукции от наших партнеров

Дайкон

Характеристики

class Силовой авт выкл для защиты оборудования
Вид подключения главной электрич цепи Подключение сзади
Высота 435.0
Высота над уровнем моря < 2000
Гарантийный срок, Лет 5
Глубина 390.0
Диап регул без заде сраб расцеп короткого замык 2500...65000
Диапазон уставки тока расцепления 1000...2500
Дополнит оборудование входящее в поставку Независимый расцепитель (для силовых автоматов)
Исполнение Выдвижной (-ая)
Кол-во вспомогат переключающих контактов 6
Количество полюсов 4
Конструкция прибора Прочее
Механич износостойкость без обслуживания 20000
Моторный привод - дополнительно Нет
Моторный привод встроенный Да
Наличие электронного расцепителя Да
Номин импульсное выдерживаемое напряжение 12
Номин кратковрем выдерж в течении 1 с ток Icw 85
Номин напряжение 690...690
Номин напряжение изоляции Ui 1250
Номин откл способность Icu при 400 В 50 Гц 85
Номин продолжительный ток Iu 2500
Номин раб наибольшая откл способность Ics 85
Номин ток 2500
Подходит для монтажа на DIN-рейку Нет
Потери энергии 540.0
Режим работы Продолжительный
С расцеплением под напряжением Да
Степень защиты - IP IP30
Тип изделия/компонента Выключатель автоматический воздушный
Тип подключения силовой электрич цепи Болтовое соединение
Тип расцепителя Электронный
Тип элемента управления Прочее
Частота сети 50
Ширина 425.0
